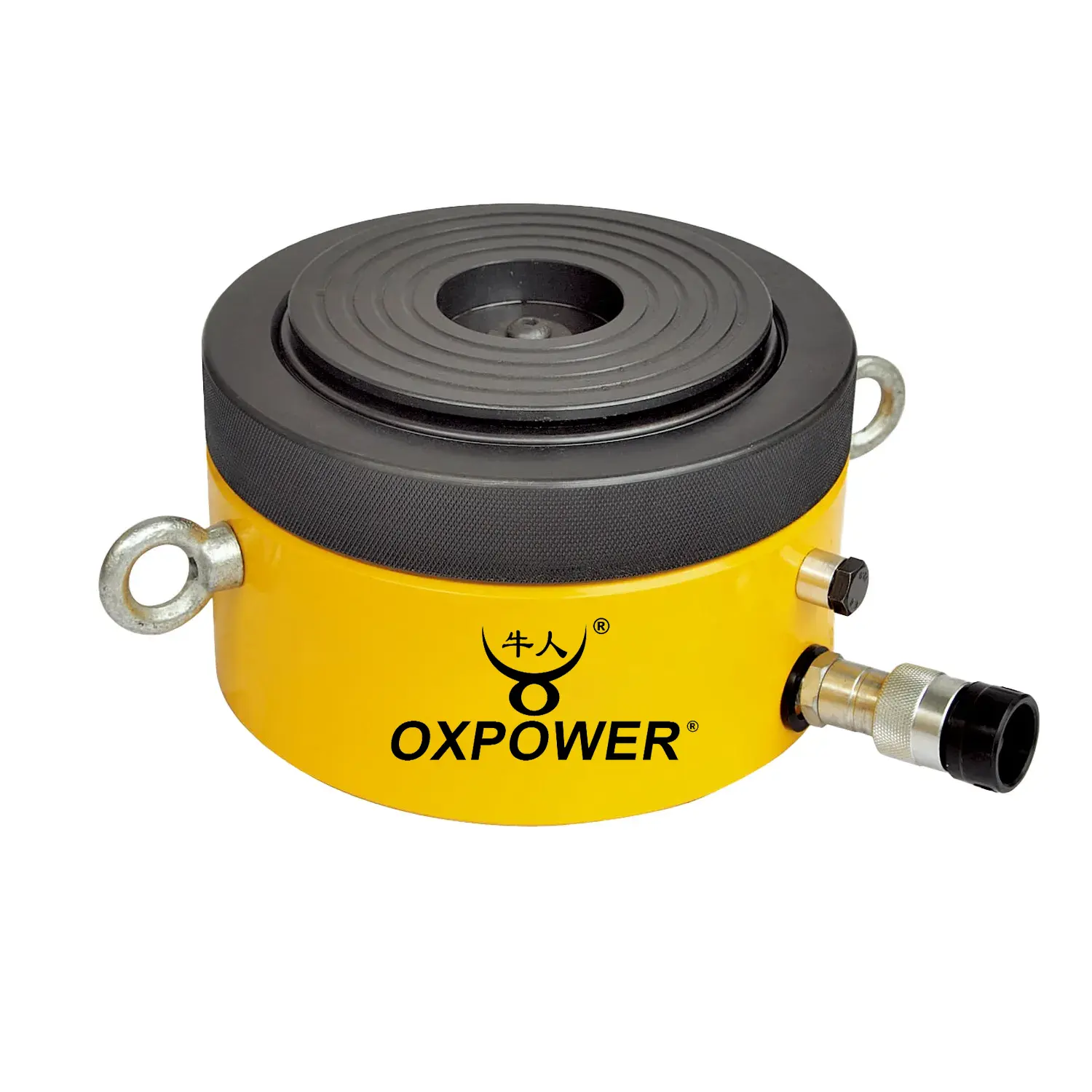

产品描述
系列：CLP系列
产品线：锁紧螺母液压缸
- 高度极低，适合在狭窄区域使用。
- 用于保持机械负载的安全锁紧螺母。
- 溢流口用作行程限制器。
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！
产品规格
产品规格
| 承载能力： | 60-520 Ton |
| 行程： | 45-50mm |
| 折叠高度： | 125-192mm |
| 最大工作压力： | 70Mpa |
| 重量： | 15-189Kg |

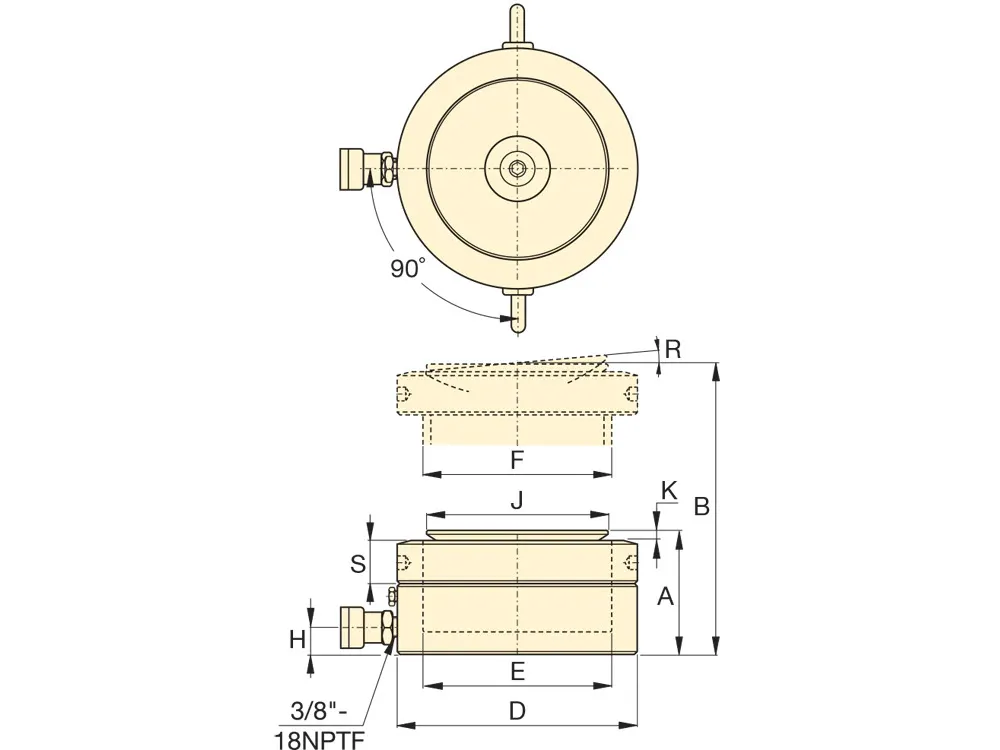

尺寸
产品系列
| 型号 | 负载/吨 | 行程/ mm | 圆柱有效面积/cm2 | 油容量/cm3 | 折叠高度/mm(A) | 延伸高度/mm(B) | 外径/mm(D) | 柱塞直径/mm(F) | 标准鞍座直径/mm(J) | 锁紧螺母高度/mm(S) | 重量/公斤 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CLP-602 | 60 | 50 | 86.6 | 433 | 125 | 175 | 140 | TR104 X4 | 96 | 28 | 15 |
| CLP-1002 | 100 | 50 | 143.1 | 715 | 137 | 187 | 175 | TR134.5×6 | 126 | 31 | 26 |
| CLP-1602 | 160 | 45 | 26.9 | 1021 | 148 | 193 | 220 | TR170×6 | 160 | 40 | 44 |
| CLP-2002 | 200 | 45 | 283.4 | 1275 | 155 | 200 | 245 | TR 190 X6 | 180 | 43 | 57 |
| CLP-2502 | 260 | 45 | 362.9 | 1633 | 159 | 204 | 275 | TR215×6 | 200 | 44 | 74 |
| CLP-4002 | 400 | 45 | 551.3 | 2481 | 178 | 223 | 350 | TR265×6 | 250 | 55 | 034 |
| CLP-5002 | 520 | 45 | 730.3 | 3286 | 192 | 237 | 400 | TR305×6 | 290 | 62 | 189 |
