产品描述
产品线：液压螺母
- 主要适用于夹紧工具。
- 工作原理是利用油压推动活塞产生夹紧力。
- 无需额外的泵或扳手，使用起来既简单又方便。
- 压力平衡在挡油环上，它是由牵伸力压力变形的。
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

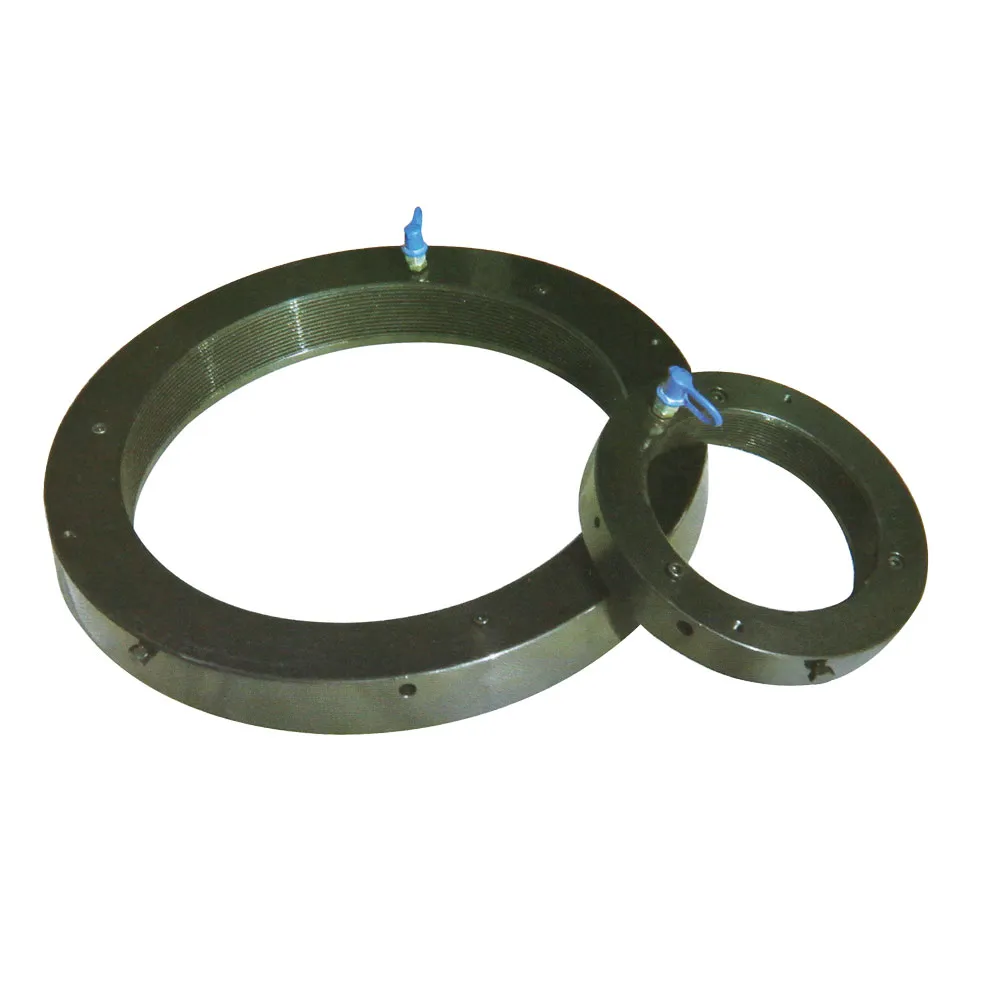

产品样图

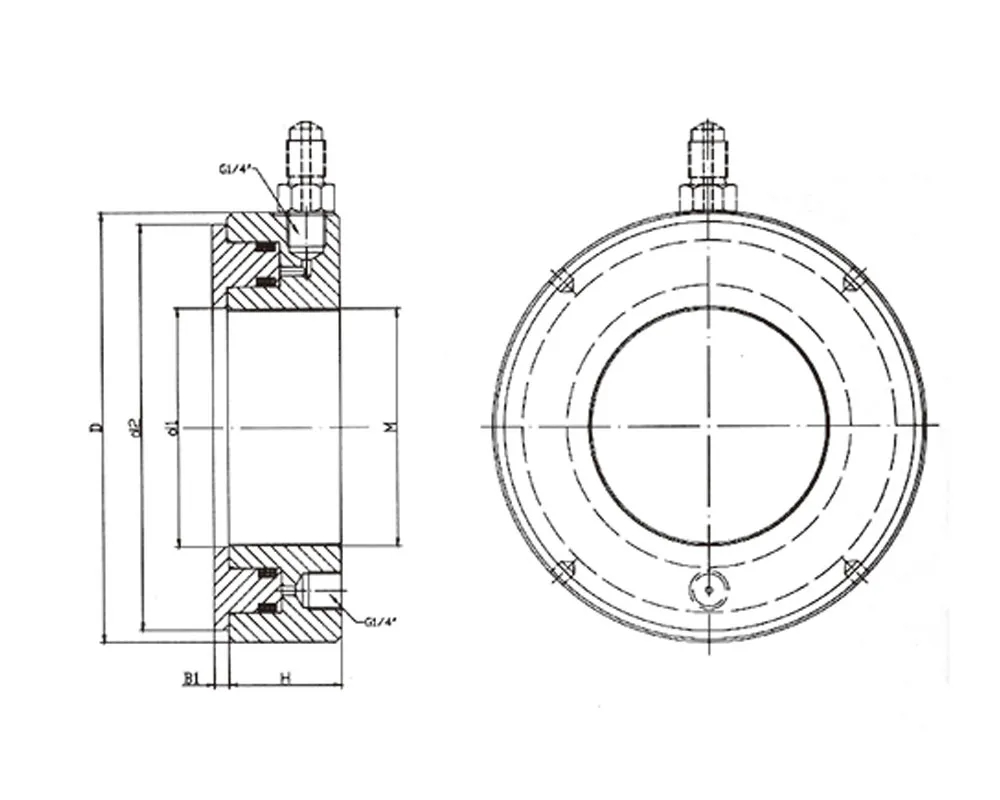

尺寸
产品系列
| 型号 | 螺栓/mm | 外径/毫米 | d1 | d2 | 高度/毫米 | 行程/ mm | 工作面积/mm2 | 重量/公斤 |
|---|---|---|---|---|---|---|---|---|
| DN50 | M50X1.5 | 114 | 50.5 | 104 | 38 | 5 | 3376 | 2.7 |
| DN60 | M60X2 | 125 | 60.5 | 115 | 38 | 5 | 4239 | 2.8 |
| DN70 | M70X2 | 135 | 70.5 | 127 | 38 | 5 | 4710 | 3.2 |
| DN80 | M80X2 | 146 | 80.5 | 137 | 38 | 5 | 5181 | 3.7 |
| DN90 | M90X2 | 156 | 90.5 | 147 | 38 | 5 | 5652 | 4 |
| DN100 | M100X2 | 166 | 100.5 | 158 | 38 | 5 | 2987 | 4.4 |
| DN110 | M110X2 | 178 | 110.5 | 169 | 38 | 5 | 6286 | 4.95 |
| DN120 | M120X2 | 188 | 120.5 | 179 | 38 | 5 | 8568 | 5.25 |
| DN130 | M130X2 | 198 | 130.5 | 190 | 38 | 5 | 7165 | 5.65 |
| DN140 | M140X2 | 208 | 140.5 | 200 | 39 | 5 | 7605 | 6 |
| DN150 | M150X2 | 220 | 150.5 | 211 | 39 | 6 | 7736 | 6.6 |
| DN160 | M160X3 | 232 | 160.5 | 224 | 40 | 6 | 8002 | 7.6 |
| DN170 | M170X3 | 244 | 170.5 | 235 | 41 | 6 | 8669 | 8.4 |
| DN180 | M180X3 | 256 | 180.5 | 248 | 41 | 6 | 8776 | 9.2 |
| DN190 | M190X3 | 270 | 191 | 259 | 42 | 8 | 9266 | 10.5 |
| DN200 | M200X3 | 282 | 201 | 271 | 43 | 8 | 8612 | 11.5 |
| DN210 | TR210X4 | 294 | 212 | 282 | 44 | 9 | 11728 | 12.5 |
| DN220 | TR220X4 | 306 | 222 | 293 | 44 | 9 | 11815 | 13.5 |
| DN230 | TR230X4 | 318 | 232 | 305 | 45 | 9 | 12270 | 15 |
| DN240 | TR240X4 | 330 | 242 | 316 | 46 | 10 | 12817 | 16.5 |
| DN250 | TR250X4 | 342 | 252 | 329 | 46 | 10 | 13317 | 17 |
| DN260 | TR260X4 | 356 | 262 | 341 | 47 | 12 | 13773 | 19 |
| DN270 | TR270X4 | 368 | 272 | 352 | 48 | 12 | 14228 | 20.5 |
| DN280 | TR280X4 | 380 | 282 | 363 | 49 | 12 | 14683 | 22 |
| DN290 | TR290X4 | 390 | 292 | 375 | 49 | 12 | 15184 | 22.5 |
| DN300 | TR300X4 | 404 | 302 | 386 | 51 | 13 | 15640 | 25 |
