HCRL 系列，双作用锁紧螺母液压缸

HCRL 系列采用带螺纹活塞杆和锁环的设计。当锁紧环拧紧并与缸体啮合时，可以长时间机械地保持负载。这些油缸非常适合需要安全扩展负载保持的桥梁建设和维护以及顶升应用。

产品描述

系列： HCRL系列

产品线：锁紧螺母液压缸

液压控制快速回缩
锁紧螺母为安全的工作环境提供机械负载保持
设计可承受最大容量的 10% 的侧向负载
集成倾斜鞍座允许高达 5 度的错位
硬化表面可抵抗侧向载荷和循环磨损
天气保护，内外
可更换的轴承将柱塞外部和内部封闭起来以提供支撑
经认证的吊眼、底座安装孔和领口螺纹作为标准配置
止动环以防止柱塞爆裂
低摩擦锁紧螺母，旋轻松，省时省力
HCRL 系列气缸可根据要求提供高达 1000 吨的容量和 24 英寸的冲程。联系我们获取更多信息。

认为安全
制造商的额定载荷和行程是最大安全限制。良好做法鼓励仅使用这些评级的 80%！

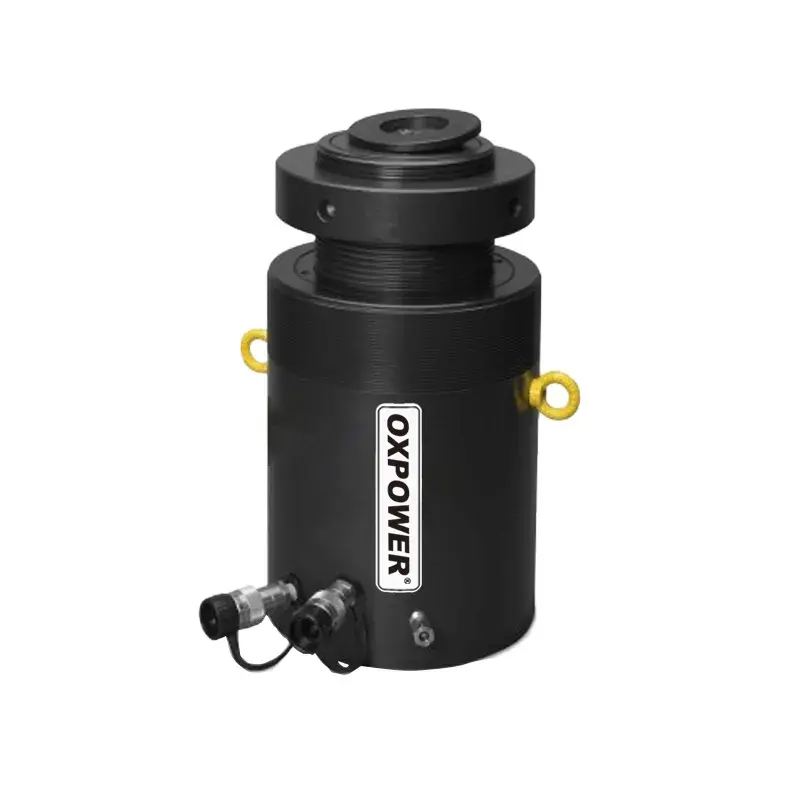

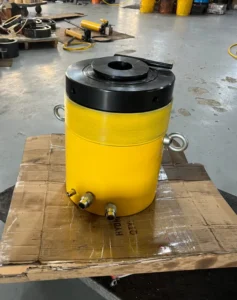

产品样图

产品规格

承载能力：	50-300 Ton
行程：	150-300mm
折叠高度：	310-596mm
最大工作压力：	70Mpa
重量：	30-319Kg

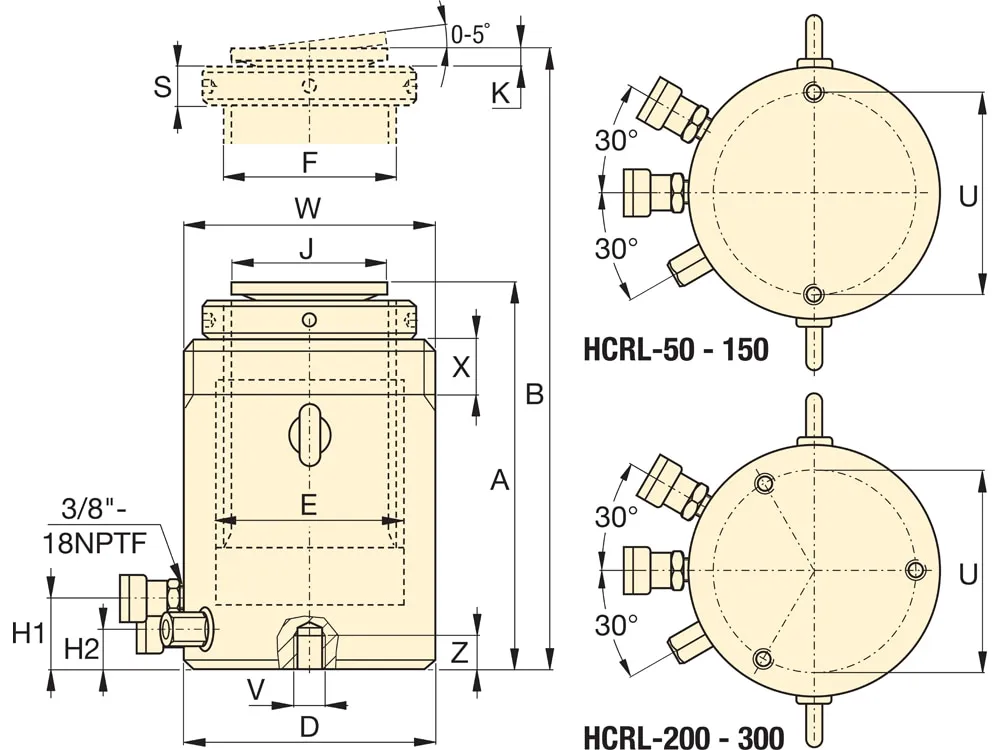

尺寸

产品系列

型号	负载/吨	行程/ mm	圆柱有效面积/cm2	推油量/cm3	丸油容量/cm3	折叠高度/mm(A)	延伸高度/mm(B)	外径/mm(D)	缸径/mm(E)	柱塞直径/mm(F)	底座至推进口/mm(H1)	底座回缩口/mm(H2)	鞍座直径/mm(J)	马鞍前倾。 /mm(K)	锁紧螺母高度/mm(S)	底座安装孔螺栓圈数/mm(U)	底座安装孔螺纹(V)	底座安装孔最小螺纹深度/mm(Z)	螺纹尺寸(W)	螺纹长度/mm(X)	重量/公斤
HCRL506	50	150	68.4	1025	86	310	460	130	100	TR90X4	41	27	77	15	26	105	M12X1.75	22	M130X2	42	30
HCRL508	50	200	68.4	1367	115	377	577	130	100	TR90X4	41	27	77	15	26	105	M12X1.75	22	M130X2	42	36
HCRL5010	50	250	68.4	1709	143	427	677	130	100	TR90X4	41	27	77	15	26	105	M12X1.75	22	M130X2	42	40
HCRL5012	50	300	68.4	2051	172	477	777	130	100	TR90X4	41	27	77	15	26	105	M12X1.75	22	M130X2	42	45
HCRL1006	100	150	141.4	2121	236	346	496	185	140	TR120X60	50	36	77	15	36	150	M12X1.75	22	M185X2	57	64
HCRL1008	100	200	141.4	2827	314	421	621	185	140	TR120X60	50	36	77	15	36	150	M12X1.75	22	M185X2	57	77
HCRL10010	100	250	141.4	3534	393	471	721	185	140	TR120X60	50	36	77	15	36	150	M12X1.75	22	M185X2	57	85
HCRL10012	100	300	141.4	4241	471	521	821	185	140	TR120X60	50	36	77	15	36	150	M12X1.75	22	M185X2	57	94
HCRL1506	150	150	214.4	3216	236	359	509	222	170	TR150X6	46	32	126	13	45	185	M12X1.75	22	M222X3	70	97
HCRL1508	150	200	214.4	4288	314	434	634	222	170	TR150X6	46	32	126	13	45	185	M12X1.75	22	M222X3	70	116
HCRL15010	150	250	214.4	5360	393	484	734	222	170	TR150X6	46	32	126	13	45	185	M12X1.75	22	M222X3	70	129
HCRL15012	150	300	214.4	6432	471	534	834	222	170	TR150X6	46	32	126	13	45	185	M12X1.75	22	M222X3	70	142
HCRL2006	200	150	285.9	4288	530	399	549	260	200	TR170X6	71	49	126	13	50	215	M12X1.75	22	M260X3	79	145
HCRL2008	200	200	285.9	5718	707	469	669	260	200	TR170X6	71	49	126	13	50	215	M12X1.75	22	M260X3	79	168
HCRL20010	200	250	285.9	7147	884	519	769	260	200	TR170X6	71	49	126	13	50	215	M12X1.75	22	M260X3	79	184
HCRL20012	200	300	285.9	8577	1060	569	869	260	200	TR170X6	71	49	126	13	50	215	M12X1.75	22	M260X3	79	200
HCRL2506	250	150	351.9	5278	530	416	566	290	220	TR190X6	71	49	160	15	55	245	M12X1.75	22	M290X3	85	190
HCRL2508	250	200	351.9	7037	707	491	691	290	220	TR190X6	71	49	160	15	55	245	M12X1.75	22	M290X3	85	224
HCRL25010	250	250	351.9	8796	884	541	791	290	220	TR190X6	71	49	160	15	55	245	M12X1.75	22	M290X3	85	244
HCRL25012	250	300	351.9	10556	1060	591	891	290	220	TR190X6	71	49	160	15	55	245	M12X1.75	22	M290X3	85	265
HCRL3006	300	150	424.1	6362	530	421	571	315	240	TR210X6	71	49	160	15	55	260	M16X2	25	M315X3	94	230
HCRL3008	300	200	424.1	8482	707	496	696	315	240	TR210X6	71	49	160	15	55	260	M16X2	25	M315X3	94	269
HCRL30010	300	250	424.1	10603	884	546	796	315	240	TR210X6	71	49	160	15	55	260	M16X2	25	M315X3	94	294
HCRL30012	300	300	424.1	12723	1060	596	896	315	240	TR210X6	71	49	160	15	55	260	M16X2	25	M315X3	94	319
