产品描述
系列：BRP/BRC系列
产品线： 液压拉缸
- 高强度合金钢结构
- 防止活塞杆过度伸展的柱塞爆破保护
- 镀硬铬柱塞，使用寿命更长
- 烤漆面漆可提高耐腐蚀性
- BRP 模型上的可替换链接
- 柱塞刮水器减少污染，延长气缸寿命
- 单作用，弹簧复位
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

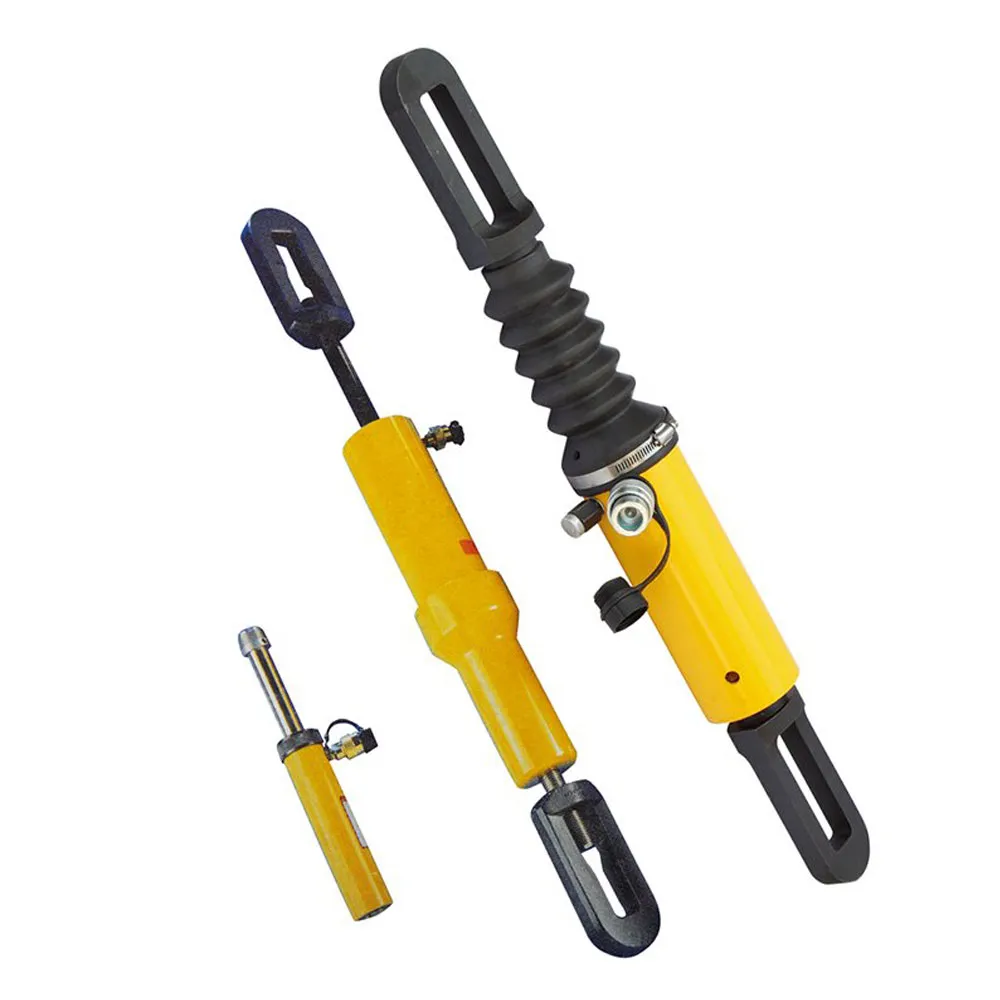

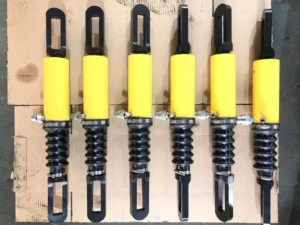

产品样图
产品规格
| 承载能力： | 2.5-50 Ton |
| 行程： | 127-155mm |
| 折叠高度： | 264-1085mm |
| 最大工作压力： | 70Mpa |
| 重量： | 1.8-53.5Kg |

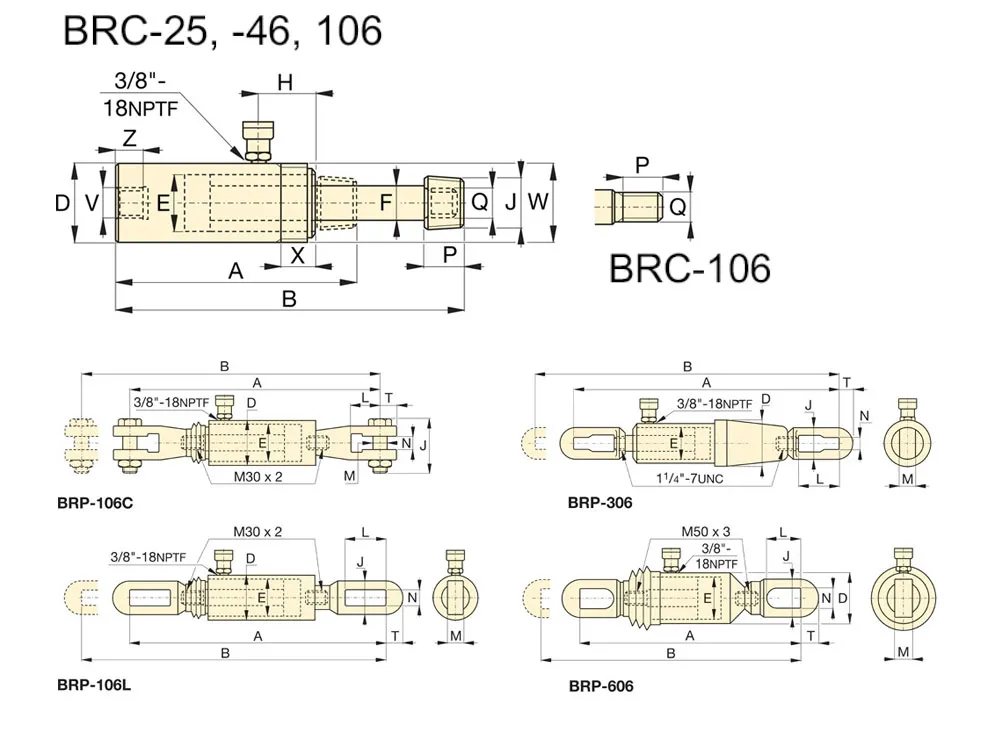

尺寸
产品系列
| 型号 | 负载/吨 | 行程/ mm | 圆柱有效面积/cm2 | 油容量/cm3 | 折叠高度/mm(A) | 延伸高度/mm(B) | 外径/mm(D) | 缸径/mm(E) | 柱塞直径/mm(F) | 顶部至进气口/mm(H) | 尺寸(J) | 尺寸L | 尺寸 M | 维度N | 尺寸P | 尺寸 Q | 尺寸T | 底座安装孔螺纹(V) | 领螺纹(V) | 领螺纹长度/mm(X) | 底座安装孔螺纹长度/mm(Z) | 重量/公斤 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRC-25 | 2.5 | 127 | 3.5 | 45 | 264 | 391 | 48 | 28.4 | 19 | 45 | 3/4” -14 | * | * | * | 28 | 1 1/16”-24 | * | 3/4”-14NPT | 1 1/2”-16 | 24 | 17 | 1.8 |
| BRC-46 | 5 | 140 | 7.3 | 101 | 301 | 441 | 57 | 42.9 | 30.2 | 42 | 1 1/4”-11 1/2” | * | * | * | 32 | 1 3/16”-16 | * | 1 1/4”-11 1/2NPT | 2 1/4”-14 | 26 | 24 | 4.5 |
| BRC-106 | 10 | 151 | 15 | 228 | 289 | 440 | 85 | 54.1 | 31.8 | 39 | * | * | * | * | 25 | M30X2 | * | M30X2 | M85X2 | 25 | 24 | 9.5 |
| BRP-106C | 10 | 151 | 15 | 227 | 587 | 738 | 85 | 54.1 | * | * | 119 | 62 | 30 | 35 | * | * | 32 | * | * | * | * | 15.9 |
| BRP-106L | 10 | 151 | 15 | 227 | 541 | 692 | 85 | 54.1 | * | * | 67 | 115 | 22 | 30 | * | * | 32 | * | * | * | * | 13.2 |
| BRP-306 | 30 | 155 | 46.6 | 722 | 1085 | 1240 | 136 | 88.9 | * | * | 114 | 145 | 35 | 39 | * | * | 50 | * | * | * | * | 48.1 |
| BRP-606 | 50 | 152 | 72.1 | 1096 | 719 | 871 | 140 | 110 | * | * | 130 | 149 | 39 | 50 | * | * | 70 | * | * | * | * | 53.5 |
