产品描述
系列： CUSP
产品线： 液压缸
- 最大承载能力可达 4% 的侧向负载，以均匀分布负载
- 极低的塌陷高度
- 适用于严苛条件的氮碳共渗表面处理
- “红线”用于视觉最大行程指示
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！
产品规格
| 承载能力 | 10-1000 Ton |
| 最大工作压力 | 70Mpa |
| 折叠高度 | 35.5-103mm |
| 行程 | 7-17mm |
| 返回类型 | 单作用，负载返回 |
| 表面处理 | 氮碳共渗表面处理 |

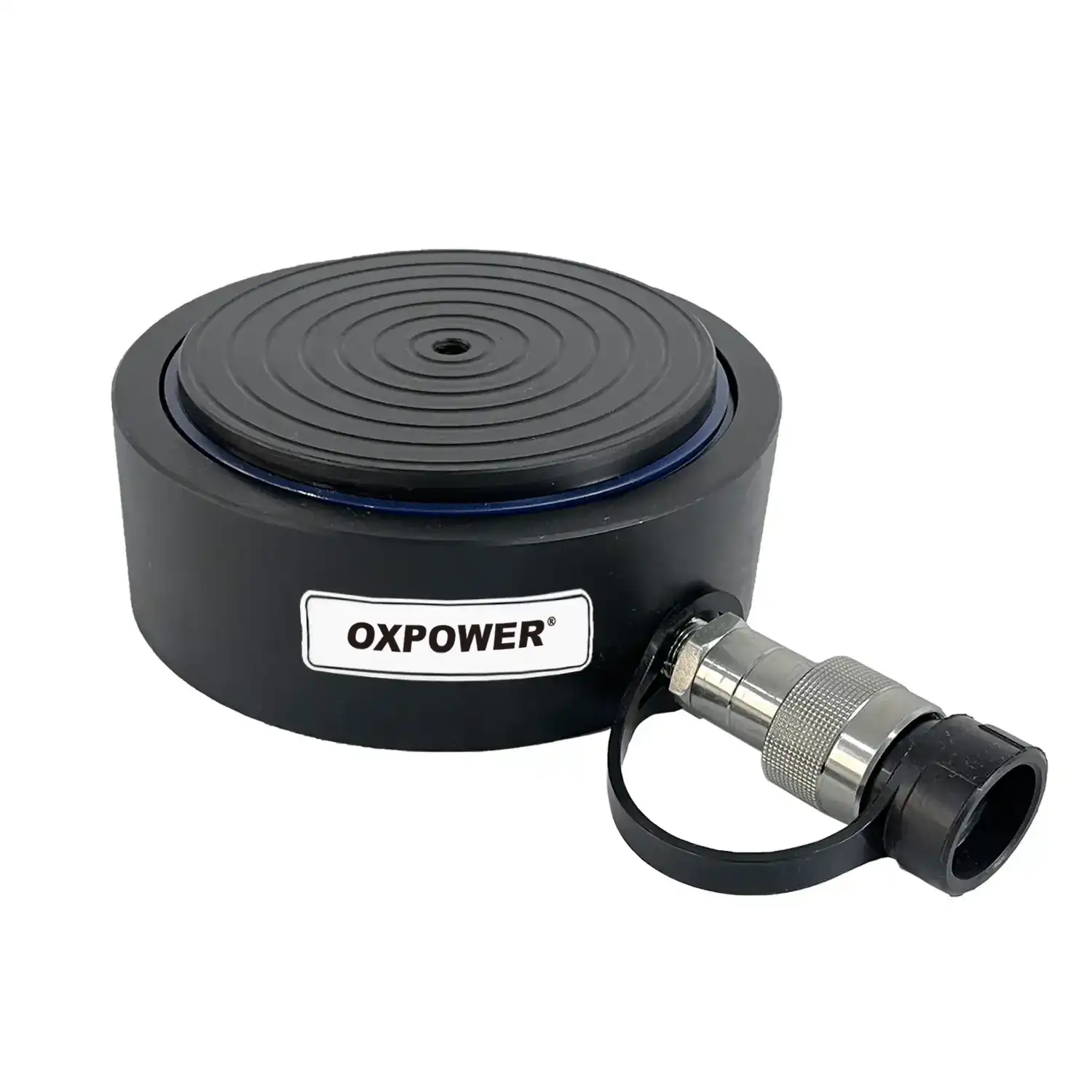

产品样图
产品系列
| 型号 | 负载(T) | 举升高度(H)(mm) | 最小高度(mm) | 油容量（cm³） | 筒体直径(mm) | 活塞直径(mm) | 重量（kg） |
|---|---|---|---|---|---|---|---|
| CUSP10 | 10 | 7 | 35.5 | 9 | 72 | 42 | 1.2 |
| CUSP20 | 20 | 7 | 40.5 | 20 | 90 | 60 | 2 |
| CUSP30 | 30 | 7 | 42.5 | 32 | 105 | 75 | 3 |
| CUSP50 | 50 | 13 | 57 | 104 | 130 | 100 | 6 |
| CUSP75 | 75 | 14 | 60.5 | 158 | 150 | 120 | 8 |
| CUSP100 | 100 | 15 | 63.5 | 226 | 170 | 140 | 11 |
| CUSP150 | 150 | 14 | 65 | 324 | 200 | 170 | 15 |
| CUSP200 | 200 | 15 | 69 | 446 | 229 | 195 | 21.5 |
| CUSP250 | 250 | 15.5 | 72.5 | 569 | 252 | 215 | 27 |
| CUSP300 | 300 | 14 | 72.5 | 637 | 282 | 240 | 34 |
| CUSP400 | 400 | 15 | 77.5 | 837 | 316 | 270 | 46 |
| CUSP500 | 500 | 15 | 82.5 | 1111 | 356 | 305 | 63 |
| CUSP600 | 600 | 16 | 87.5 | 1334 | 386 | 330 | 78 |
| CUSP750 | 750 | 16 | 93.5 | 1757 | 432 | 370 | 105 |
| CUSP1000 | 1000 | 17 | 103 | 2531 | 502 | 430 | 157 |
