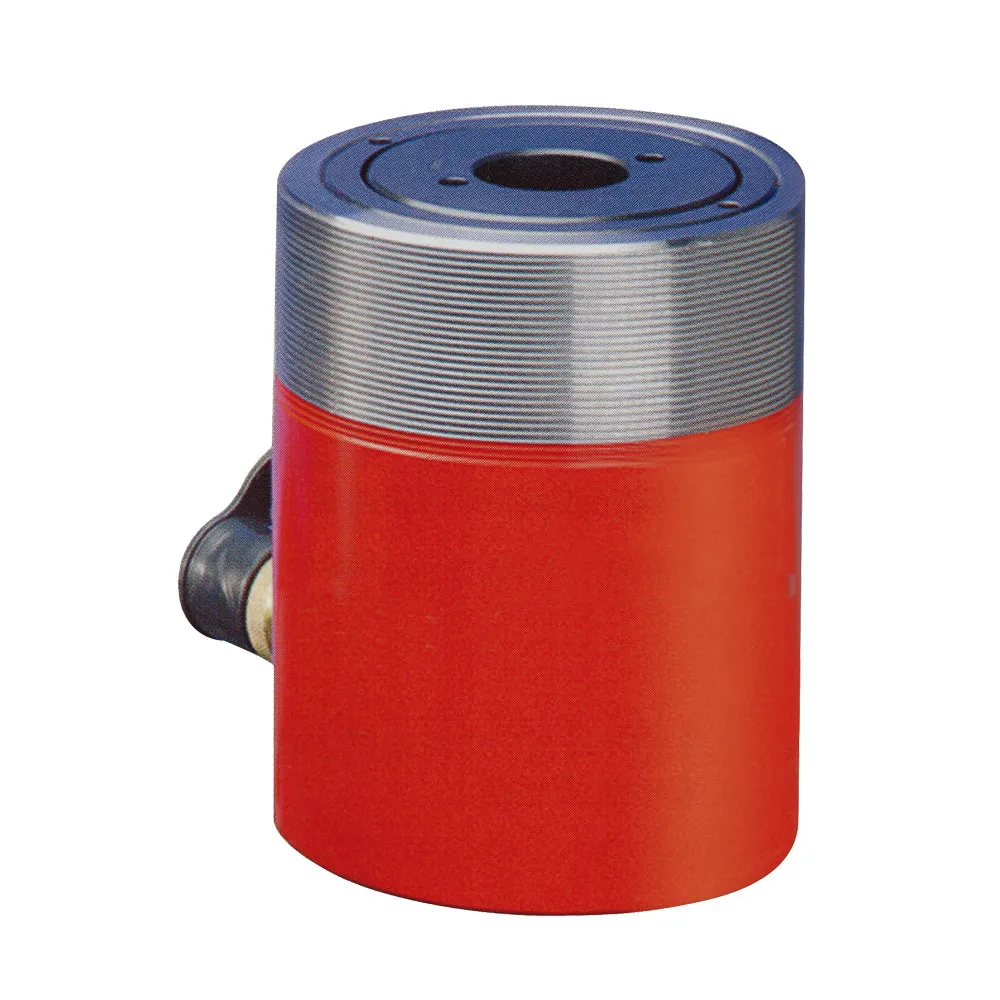

产品描述
系列：RH系列
产品线： 空心柱塞液压缸
- 缸体、活塞和压紧螺母经过“Power-Tech”处理，具有耐腐蚀和耐磨性。
- 大多数型号均配有螺纹套环，RH203 和 RHA306 型号除外。
- 除 RH3 外，所有气缸均配有 8/120” NPT 内螺纹半联轴器。
- RHA306 气缸采用铝制气缸体和活塞
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！
产品规格
| 承载能力： | 10-100 Ton |
| 行程： | 7.9-203.2mm |
| 折叠高度： | 55.6-311.2mm |
| 最大工作压力： | 70Mpa |
| 重量： | 1.4-52.2Kg |
产品系列
| 型号 | 负载/吨 | 行程/ mm | 闭合高度/ mm | 缸径/mm | 中心孔直径/ mm | 油量/cm3 | 重量/公斤 |
|---|---|---|---|---|---|---|---|
| RH102 | 10 | 63.5 | 134.9 | 76.2 | 19.4 | 91 | 4.1 |
| RH108 | 10 | 203.2 | 287.3 | 76.2 | 19.4 | 290 | 8.5 |
| RH120 | 12 | 7.9 | 55.6 | 69.9 | 17.5 | 14 | 1.4 |
| RH121 | 12 | 41.3 | 122.2 | 69.9 | 20.2 | 74 | 3 |
| RH121T | 12 | 41.3 | 122.2 | 69.9 | 17.5 | 74 | 3 |
| RH123 | 12 | 76.2 | 184.2 | 69.9 | 20.6 | 136 | 4 |
| RH202 | 20 | 50.8 | 155.6 | 98.4 | 27.4 | 155 | 7.3 |
| RH203 | 20 | 76.2 | 154 | 101.6 | 26,6 | 193 | 9.1 |
| RH206 | 20 | 152.4 | 308 | 98.4 | 27.4 | 465 | 13.7 |
| RH302 | 30 | 63.5 | 158.8 | 120.7 | 32,9 | 260 | 11.6 |
| RHA306 | 30 | 149.2 | 283.4 | 130.2 | 32.5 | 625 | 9.9 |
| RH306 | 30 | 152.4 | 247.7 | 120.7 | 32,5 | 625 | 17.7 |
| RH503 | 50 | 76.2 | 181 | 152.4 | 42.5 | 534 | 21.2 |
| RH603 | 60 | 76.2 | 235 | 158.8 | 54,0 | 607 | 27.2 |
| RH606 | 60 | 152.4 | 311.2 | 158.8 | 54,0 | 1211 | 35.4 |
| RH1003 | 100 | 76.2 | 254 | 212.7 | 79.4 | 1014 | 52.2 |
