产品描述
系列：RT系列
产品线： 空心柱塞液压缸
- 气缸可承受全部“死端”负载。
- 紧凑的设计非常适合空间有限的应用。
- 只需更换刀片即可将基本头从螺纹孔更改为普通孔。
- 活塞经过“Power-Tech”处理以防腐蚀和耐磨。
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

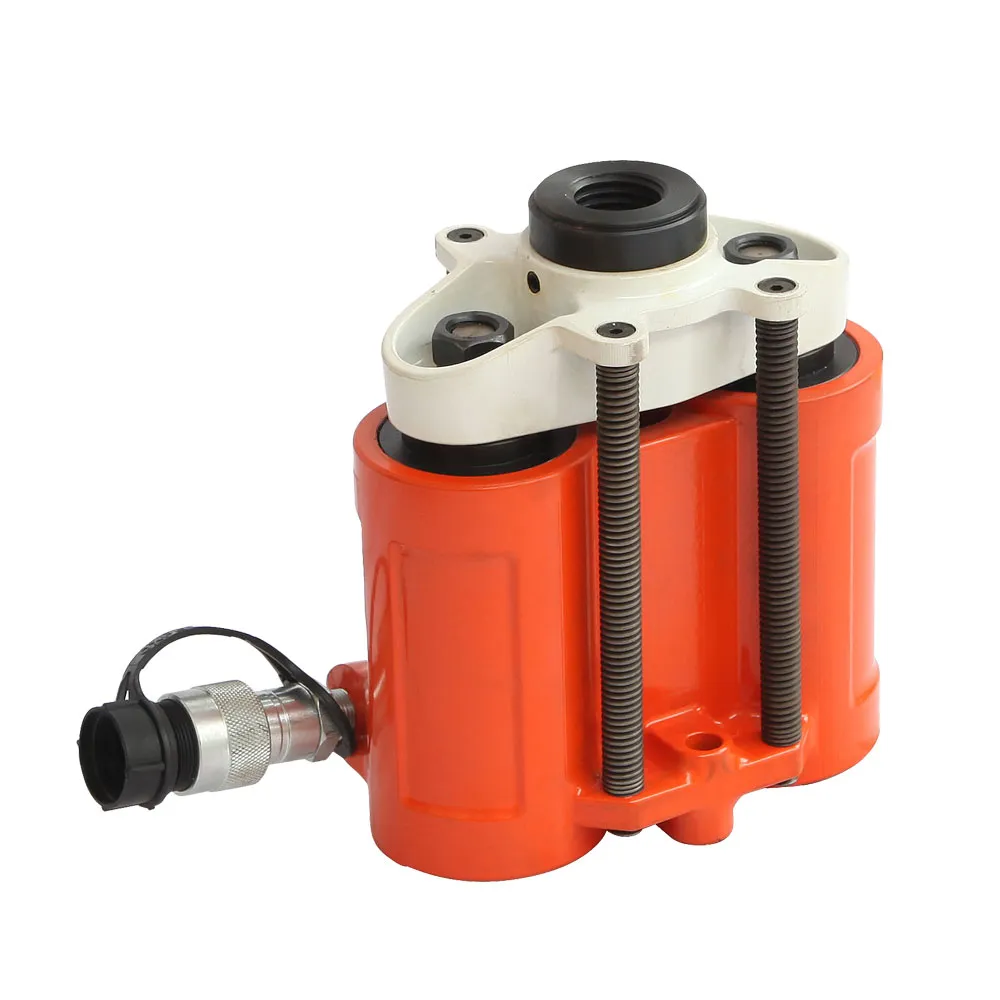

产品样图
产品规格
| 承载能力： | 17.5-100 Ton |
| 行程： | 50.8-123.8mm |
| 折叠高度： | 174.6-384.2mm |
| 最大工作压力： | 70Mpa |
| 重量： | 6.6-72.6Kg |
尺寸
产品系列
| 型号 | 负载（推）/吨 | 行程/ mm | 折叠高度 A/mm | 延伸高度 B/mm | 缸径C1/mm | 缸径C2/mm | 负载帽直径 L/mm | 负载盖螺纹 M/in | 中心孔径 N/mm | 安装孔位置 Z /毫米 | 安装孔径/月 | 重量/公斤 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RT172 | 17.5 | 50.8 | 174.6 | 225.4 | 96.3 | 146.1 | 44.5 | 1-8 | 27 | 38.1 | 8.7 | 6.6 |
| RT302 | 30 | 63.5 | 241.3 | 277.8 | 108 | 190.5 | 57.2 | 1 1 / 4-7 | 32.9 | 46 | 11.9 | 12.8 |
| RT503 | 50 | 76.2 | 268.3 | 344.5 | 149.2 | 238.1 | 73.01 | 1 5/8-5 1/2 | 42.5 | 60.3 | 16.7 | 25.4 |
| RT1004 | 100 | 123.8 | 384.2 | 508 | 266.7 | 336.6 | 120.7 | 2 1 / 2-8 | 65.1 | 73 | 19.8 | 72.6 |
