产品描述
产品线：扭矩倍增器
- 可以安装电子扭矩传感器以进行精确的扭矩监测。
- 真正的扭矩倍增保证优于 +/-4%。
- 高比率允许使用小扭矩扳手，可以在访问受限的地方使用倍增器。
- 防发条棘轮可用于 25:1 比率及以上的型号。
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

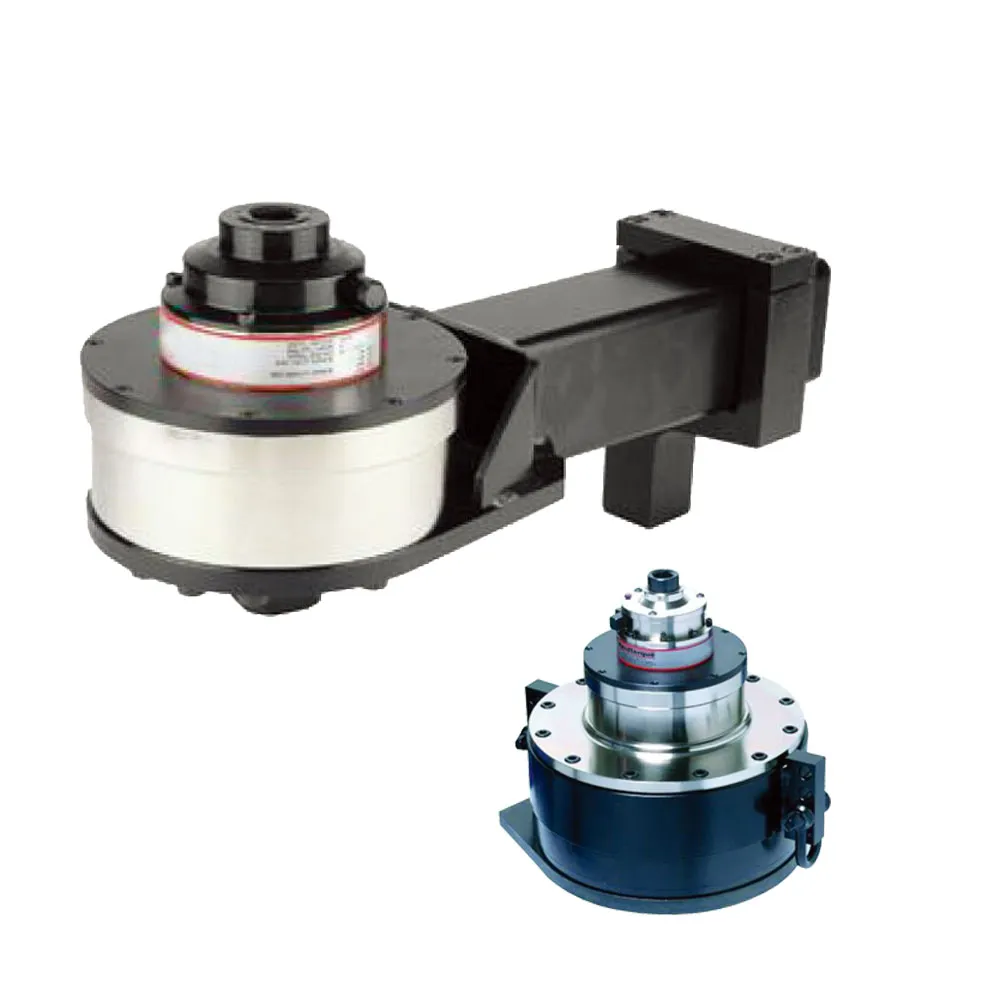

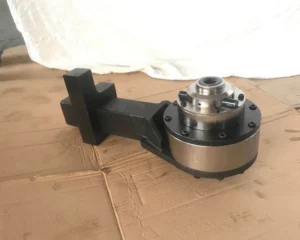

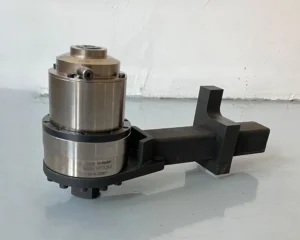

产品样图

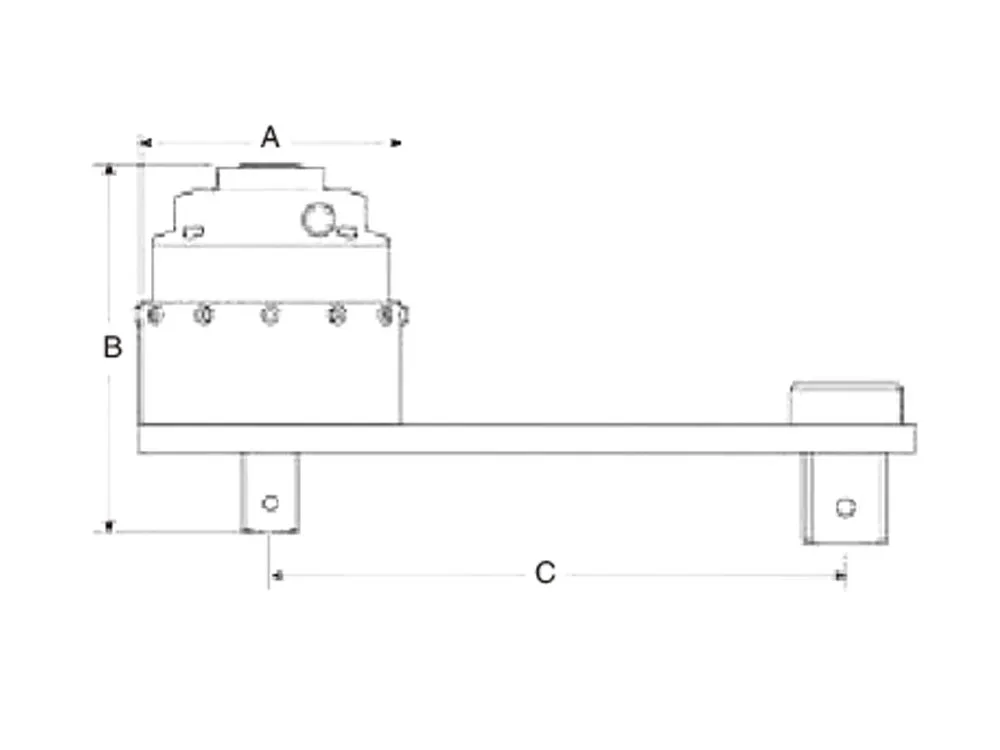

尺寸
产品系列
| 型号 | 扭矩范围(Nm) | 扭矩范围(lbf.ft) | 扭矩比 | 输入方驱动 | 输出方驱动 | 尺寸 A(mm) | 尺寸 B(mm) | 最小尺寸 C(mm) | 最大尺寸C(mm) | 体重(Kg) | 反作用力臂重量(Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HT7/5 | 6000 | 4500 | 5:1 | 3 / 4“ | 1 1 / 2“ | 144 | 174.8 | 146 | 333 | 8.1 | 6.3 |
| HT7/25 | 6000 | 4500 | 25:1 | 1 / 2“ | 1 1 / 2“ | 144 | 201.1 | 146 | 333 | 10.7 | 6.3 |
| HT7/25SMD | 6000 | 4500 | 125:1 | 1 / 2“ | 1 1 / 2“ | 130 | 201.1 | 163.4 | 337 | 10.6 | 4.9 |
| HT7/125 | 6000 | 4500 | 25:1 | 1 / 2“ | 1 1 / 2“ | 144 | 226 | 146 | 333 | 12.2 | 6.3 |
| HT7/125SMD | 6000 | 4500 | 125:1 | 1 / 2“ | 1 1 / 2“ | 130 | 226 | 163.4 | 337 | 12.1 | 4.9 |
| HT9/25 | 9500 | 7000 | 25:1 | 3 / 4“ | 1 1 / 2“ | 184 | 200.1 | 171 | 351 | 17.4 | 8.3 |
| HT9/125 | 9500 | 7000 | 125:1 | 1 / 2“ | 1 1 / 2“ | 184 | 220.1 | 171 | 351 | 18.9 | 8.3 |
| HT11/25 | 20000 | 14700 | 25:1 | 3 / 4“ | 2 1 / 2“ | 212 | 265.6 | * | 500 | 30.1 | 13.3 |
| HT11/125 | 20000 | 14700 | 125:1 | 1 / 2“ | 2 1 / 2“ | 212 | 293.4 | * | 500 | 32.1 | 13.3 |
| HT12/875 | 34000 | 25000 | 87.5:1 | 1 / 2“ | 2 1 / 2“ | 240 | 337 | * | * | 41.5 | 6.5 |
| HT13/125 | 47500 | 35000 | 125:1 | 3 / 4“ | 2 1 / 2“ | 315 | 379 | * | * | 95.2 | 6.9 |
