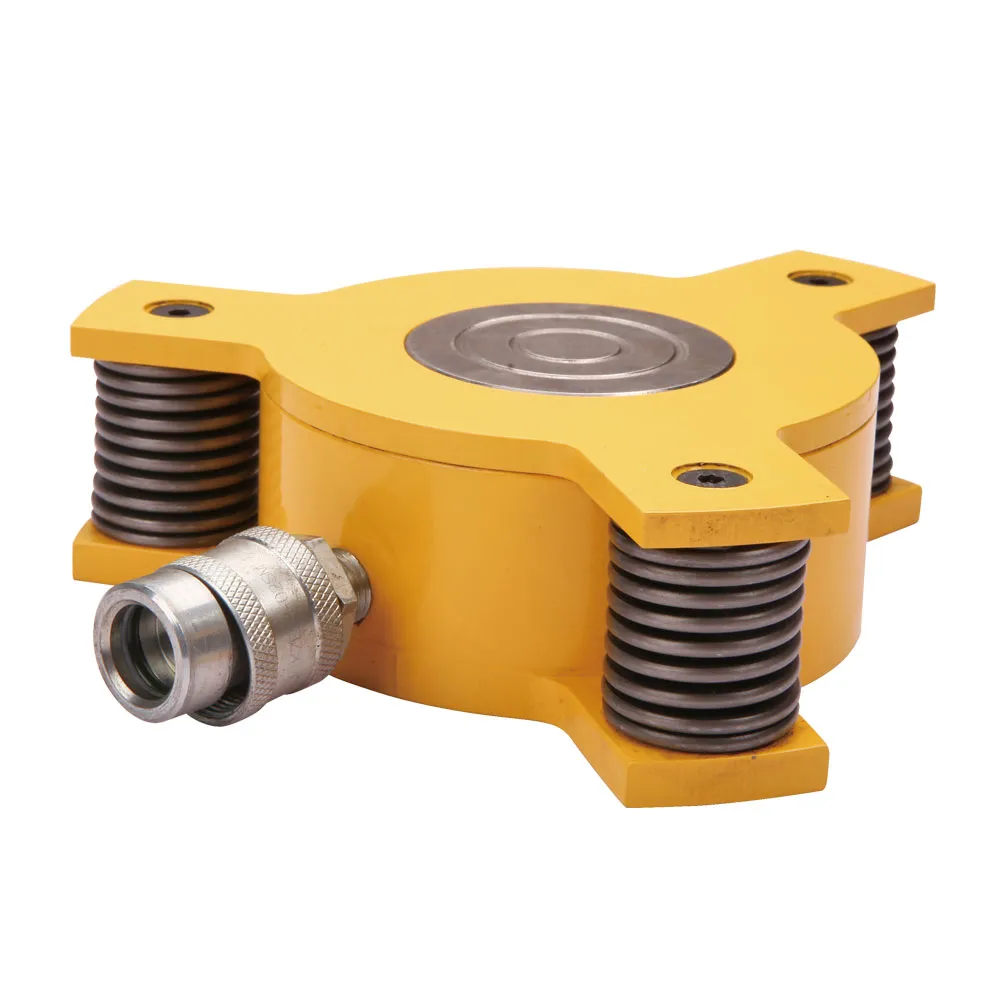

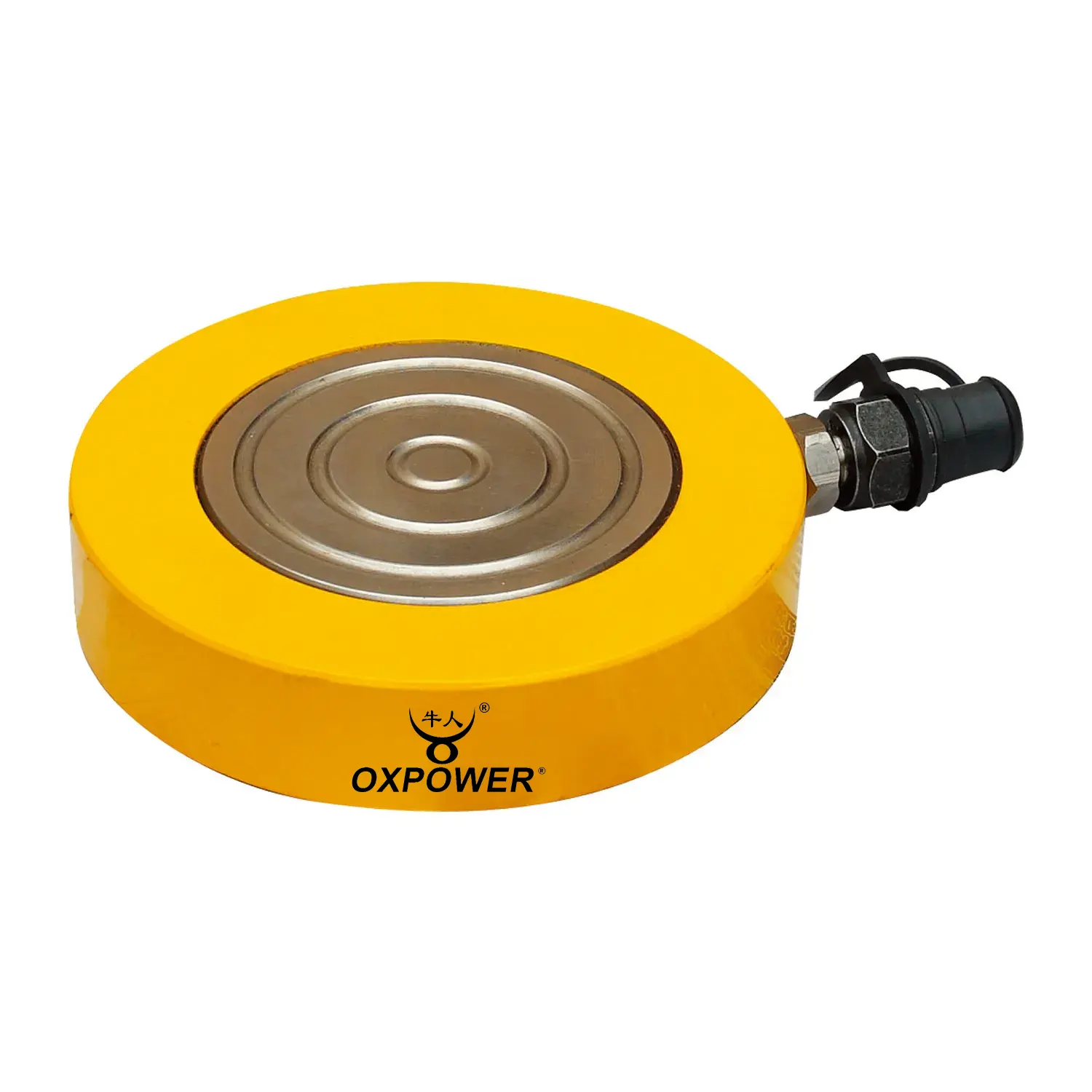

产品描述
系列：RTC
产品线： 液压缸
- 顶端设有弹性密封件，避免气缸内混入杂质，延长气缸寿命。
- 顶部有限溢流口，当柱塞超行程时，自动溢流，安全方便。
- 过载试验压力为额定工作压力的1.5倍。
- 与同类气缸相比，相同关闭高度，有更长的升程。
- 所有型号均附带 G1/4” 耦合器和防尘盖。
- 超高工作压力150Mpa。
- 适合在密闭空间内使用
- 单作用，负载返回
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

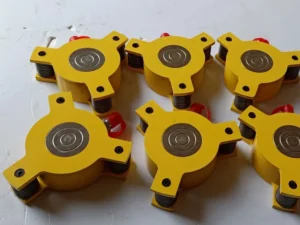

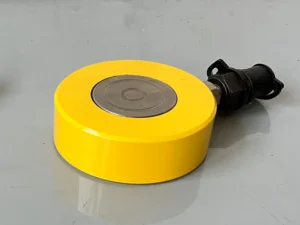

产品样图
产品规格
| 承载能力 | 5-200 Ton |
| 最大工作压力 | 150Mpa |
| 折叠高度 | 30-35mm |
| 行程 | 10mm |
| 延伸高度 | 40-45mm |
| 成色 | G1 / 4” |
| 返回类型 | 单作用，负载返回 |
| 表面处理 | 烤珐琅饰面 |

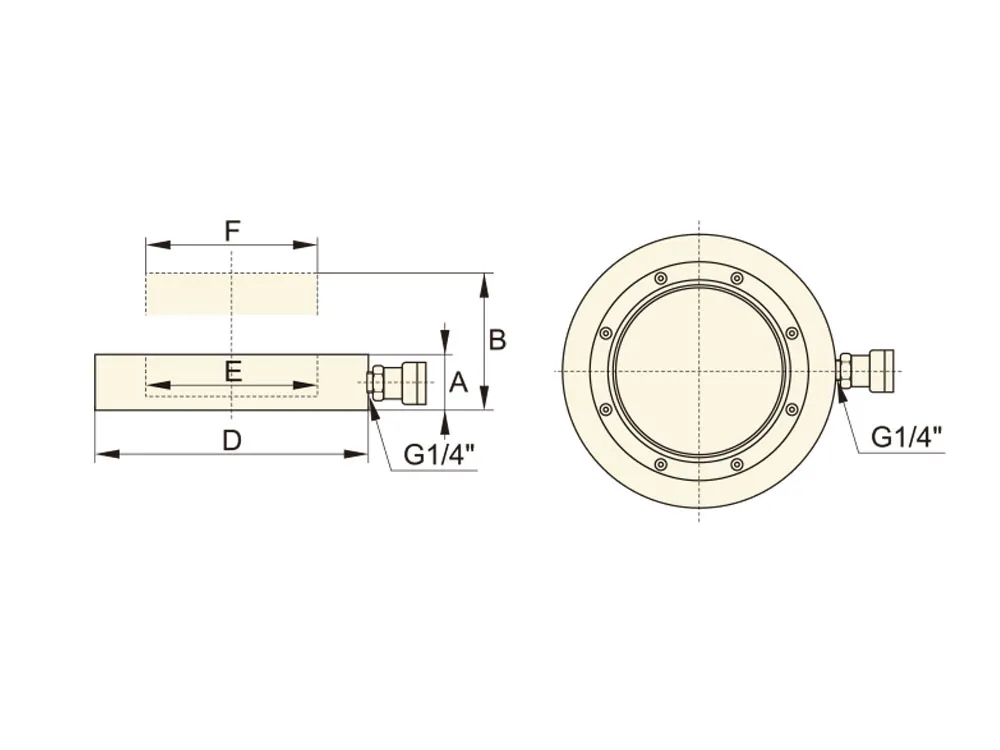

尺寸
产品系列
| 型号 | 负载(吨) | 最大限度. 工作压力(Mpa) | 行程(mm) | 油容量(cm3) | 有效面积(cm2) | 折叠高度A(mm) | 外径D(毫米) | 柱塞直径F(mm) | 耦合器高度(mm) | 耦合器尺寸 | 重量/公斤) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| STC-0510 | 5 | 150 | 10 | 3.5 | 3.46 | 30 | 60 | 21 | 14 | G1 / 4” | 0.17 |
| STC-01010 | 10 | 150 | 10 | 7.1 | 7.06 | 30 | 70 | 30 | 14 | G1 / 4” | 1.1 |
| STC-02510 | 25 | 150 | 10 | 17.3 | 17.34 | 30 | 90 | 47 | 14 | G1 / 4” | 1.5 |
| STC-05010 | 50 | 150 | 10 | 38.5 | 38.46 | 30 | 118 | 70 | 14 | G1 / 4” | 2.6 |
| STC-10010 | 100 | 150 | 10 | 69.4 | 69.36 | 33 | 152 | 94 | 14 | G1 / 4” | 4.3 |
| STC-15010 | 150 | 150 | 10 | 105.6 | 105.62 | 34 | 180 | 116 | 14 | G1 / 4” | 6.8 |
| STC-20010 | 200 | 150 | 10 | 136.8 | 136.77 | 35 | 204 | 132 | 14 | G1 / 4” | 9 |
