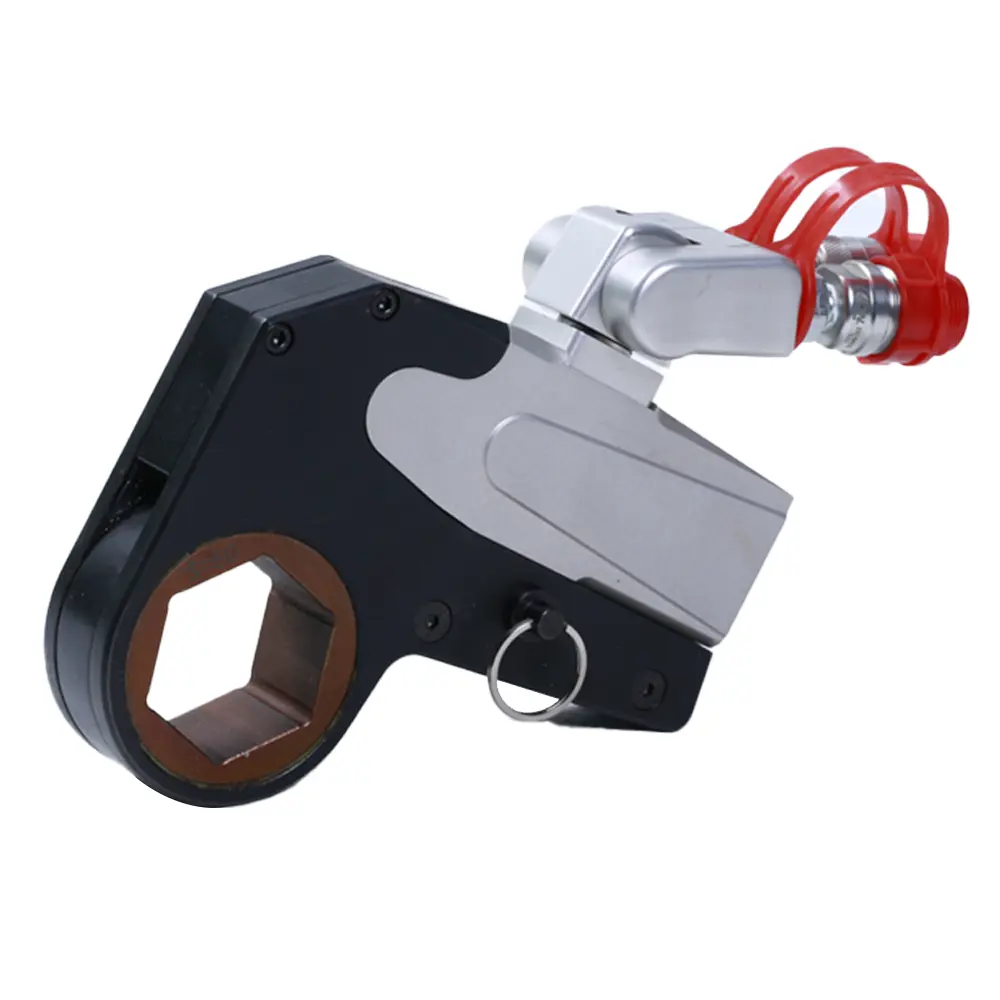

产品描述
产品线： WHCD系列
1、超薄中空扳手适合化工行业
2、工作压力 70MPa
3、从255-75221Nm共8个型号,螺栓覆盖面最广的产品
4、该中空型液压扳手,最大扭矩可延至120000Nm 5、扭矩恒定输出,重复精度±3%
6、重量更轻
7、可以更换的多种工作头选择
8、可根据现场空间,定制反作用力臂
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

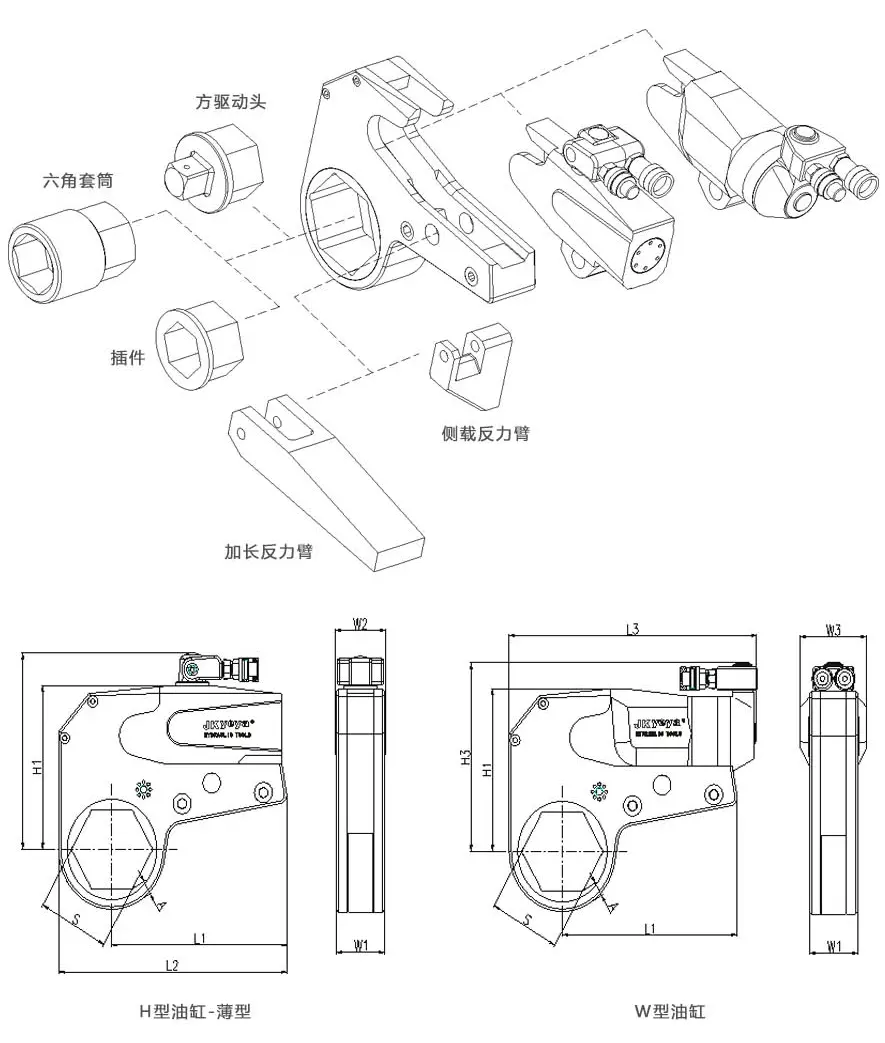

尺寸
产品系列
| 型号 | 1WHCD | 4WHCD | 6WHCD | 8WHCD | 15WHCD | 25WHCD | 35WHCD | 50WHCD |
|---|---|---|---|---|---|---|---|---|
| 扭矩 | 233 | 540 | 769 | 1212 | 1992 | 3363 | 5385 | 7522 |
| 2326 | 5339 | 7691 | 12116 | 19919 | 33629 | 53851 | 75221 | |
| 螺母范围 | 36-60 | 46-80 | 55-85 | 70-105 | 80-115 | 90-130 | 120-145 | 130-180 |
| 重量 | 2.1 | 4.5 | 7.5 | 8.9 | 17.3 | 25.2 | 35.5 | 47.8 |
| L1 | 120.5 | 156 | 179 | 207 | 237 | 273 | 338 | 382 |
| L2 | 156 | 202 | 232 | 270 | 309 | 361 | 447 | 517 |
| L3 | 191 | 232 | 256 | 291 | 335 | 383 | 456 | 539 |
| H1 | 100 | 119 | 145 | 168 | 197 | 230 | 280 | 320 |
| H2 | 144.5 | 161 | 187 | 210 | 237 | 272 | 345 | 383 |
| H3 | 142 | 152 | 179 | 200 | 227 | 255 | 294 | 400 |
| W1 | 34 | 42 | 45 | 53 | 64 | 70 | 84 | 94 |
| W2 | 36 | 46 | 49 | 57 | 68 | 78 | 92 | 102 |
| W3 | 50 | 60 | 65 | 75 | 90 | 100 | 118 | 140 |
| A | 8.3 | 1107 | 1208 | 14.2 | 18.2 | 21.3 | 24.8 | 30.5 |
