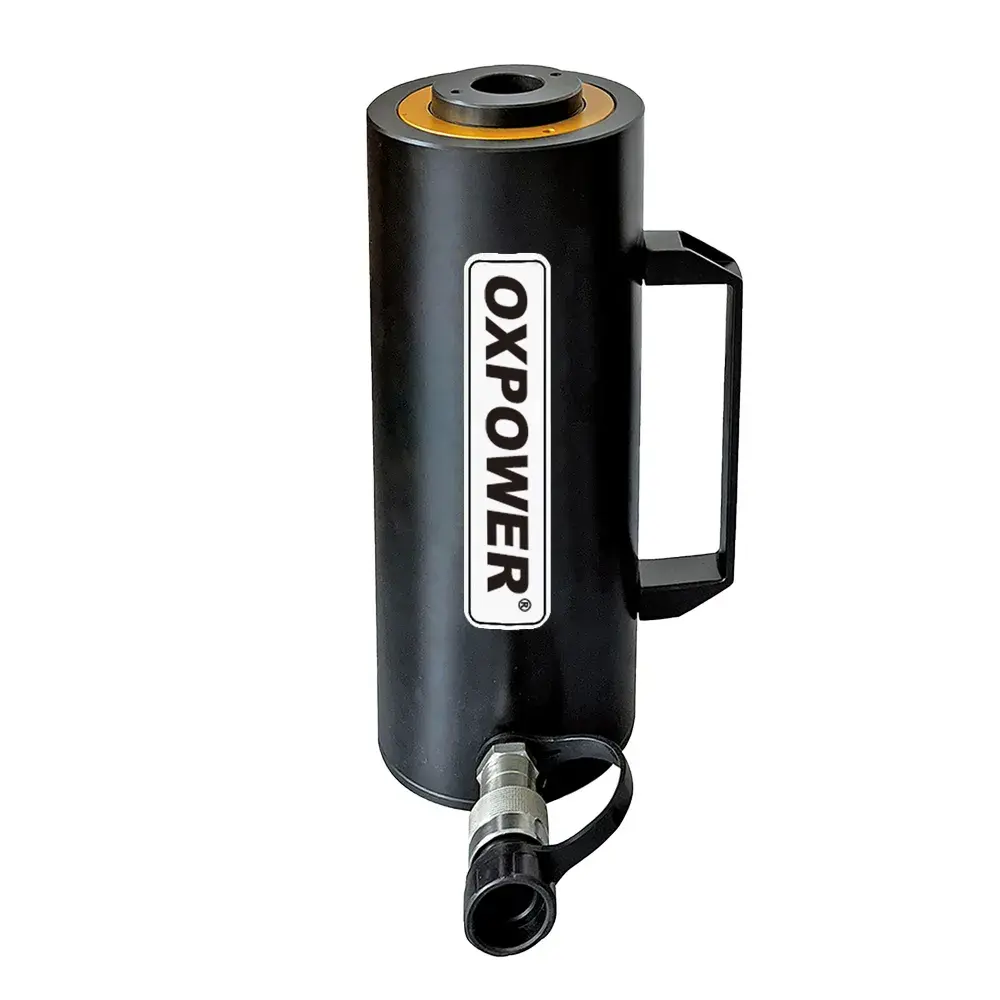

RACH 系列，单作用铝制空心柱塞液压缸

RACH 系列铝制液压缸采用中空柱塞设计，可为张紧、负载测试、衬套提取和维护等应用提供推力和拉力。

产品描述

系列：RACH系列

产品线：铝制液压缸

轻巧的铝制设计带来最大的便携性。
单作用，弹簧复位。
中空柱塞设计，适用于拉力和推力。

认为安全
制造商的额定载荷和行程是最大安全限制。良好做法鼓励仅使用这些评级的 80%！

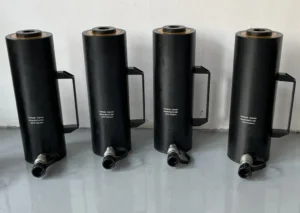

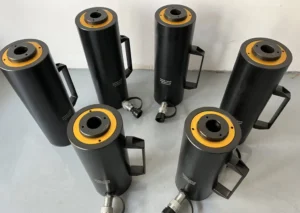

产品样图

产品规格

承载能力：	20-150 Ton
行程：	50-250mm
折叠高度：	188-570mm
最大工作压力：	70Mpa
重量：	5.2-77.2Kg

产品系列

型号	负载/吨	行程/ mm	圆柱有效面积/cm2	油容量/cm3	折叠高度/mm(A)	延伸高度/mm(B)	外径/mm(D)	缸径/mm(E)	柱塞直径/mm(F)	底座至推进口/mm(H)	鞍座直径/mm(J)	鞍式 Protri/mm(K)	中心孔直径/mm(Y)	底座安装孔螺栓圈数/mm(U)	底座安装孔螺纹(V)	底座安装孔螺纹深度/mm(Z)	重量/公斤
RACH-202	20	50	32.7	164	188	238	100	75	55	29	55	10	27	70	M6	12	5.2
RACH-204	20	100	32,7	327	251	351	100	75	55	29	55	10	27	70	M6	12	6.1
RACH-206	20	150	32.7	491	315	465	100	75	55	29	55	10	27	70	M6	12	7.1
RACH-208	20	200	32.7	654	378	578	100	75	55	29	55	10	27	70	M6	12	8
RACH-2010	20	250	32.7	818	442	692	100	75	55	29	55	10	27	70	M6	12	9
RACH-302	30	50	51.1	256	208	258	130	95	70	29	70	10	34	110	M6	12	8
RACH-304	30	100	51.1	511	267	367	130	95	70	29	70	10	34	110	M6	12	9.5
RACH-306	30	150	51.1	766	333	483	130	95	70	29	70	10	34	110	M6	12	11.2
RACH-308	30	200	51.1	1022	395	595	130	95	70	29	70	10	34	110	M6	12	12.9
RACH-3010	30	250	51.1	1277	458	708	130	95	70	29	70	10	34	110	M6	12	14.5
RACH-602	60	50	84.7	423	251	301	180	130	100	61	100	12	54	160	M6	12	16.2
RACH-604	60	100	84.7	847	315	415	180	130	100	61	100	12	54	160	M6	12	19.5
RACH-606	60	150	84.7	1270	380	530	180	130	100	61	100	12	54	160	M6	12	25.6
RACH-608	60	200	84.7	1694	445	645	180	130	100	61	100	12	54	160	M6	12	26
RACH-6010	60	250	84.7	2117	510	760	180	130	100	61	100	12	54	160	M6	12	29.6
RACH-1002	100	50	164.6	823	258	308	250	185	145	61	145	14	79	220	M10	12	33.8
RACH-1004	100	100	164.6	1646	325	425	250	185	145	61	145	14	79	220	M10	12	39.8
RACH-1006	100	150	164.6	2487	391	541	250	185	145	61	145	14	79	220	M10	12	46.2
RACH-1008	100	200	164.6	3291	459	659	250	185	145	61	145	14	79	220	M10	12	52.2
RACH-10010	100	250	164.6	4114	527	777	250	185	145	61	145	14	79	220	M10	12	58.8
RACH-1502	150	50	225.8	1129	280	330	275	205	150	61	145	14	79	245	M10	12	48.9
RACH-1504	150	100	225.8	2258	360	460	275	205	150	61	145	14	79	245	M10	12	55.7
RACH-1506	150	150	225.8	3387	430	580	275	205	150	61	145	14	79	245	M10	12	63
RACH-1508	150	200	225.8	4517	500	700	275	205	150	61	145	14	79	245	M10	12	70.1
RACH-15010	150	250	225.8	5646	570	820	275	205	150	61	145	14	79	245	M10	12	77.2
