产品描述
产品线：法兰对中工具
- 协助对中/消除大型管道内法兰的椭圆变形
- 帮助解决风力发电塔筒段内的螺栓孔错位问题
- 可用于海上及陆上作业
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

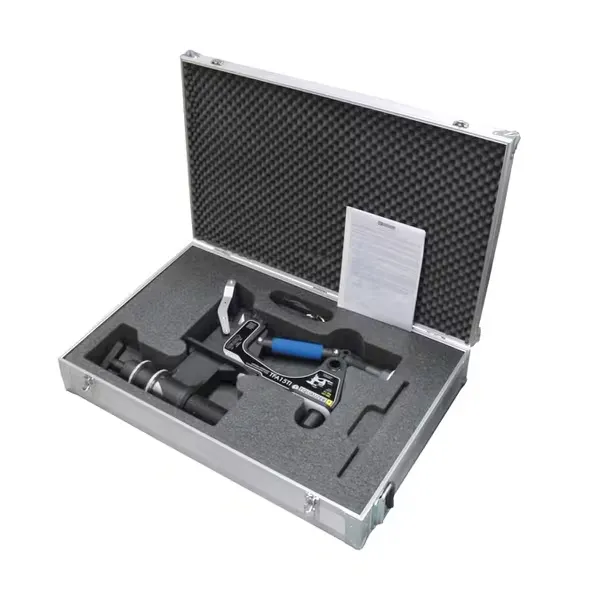

产品样图
尺寸

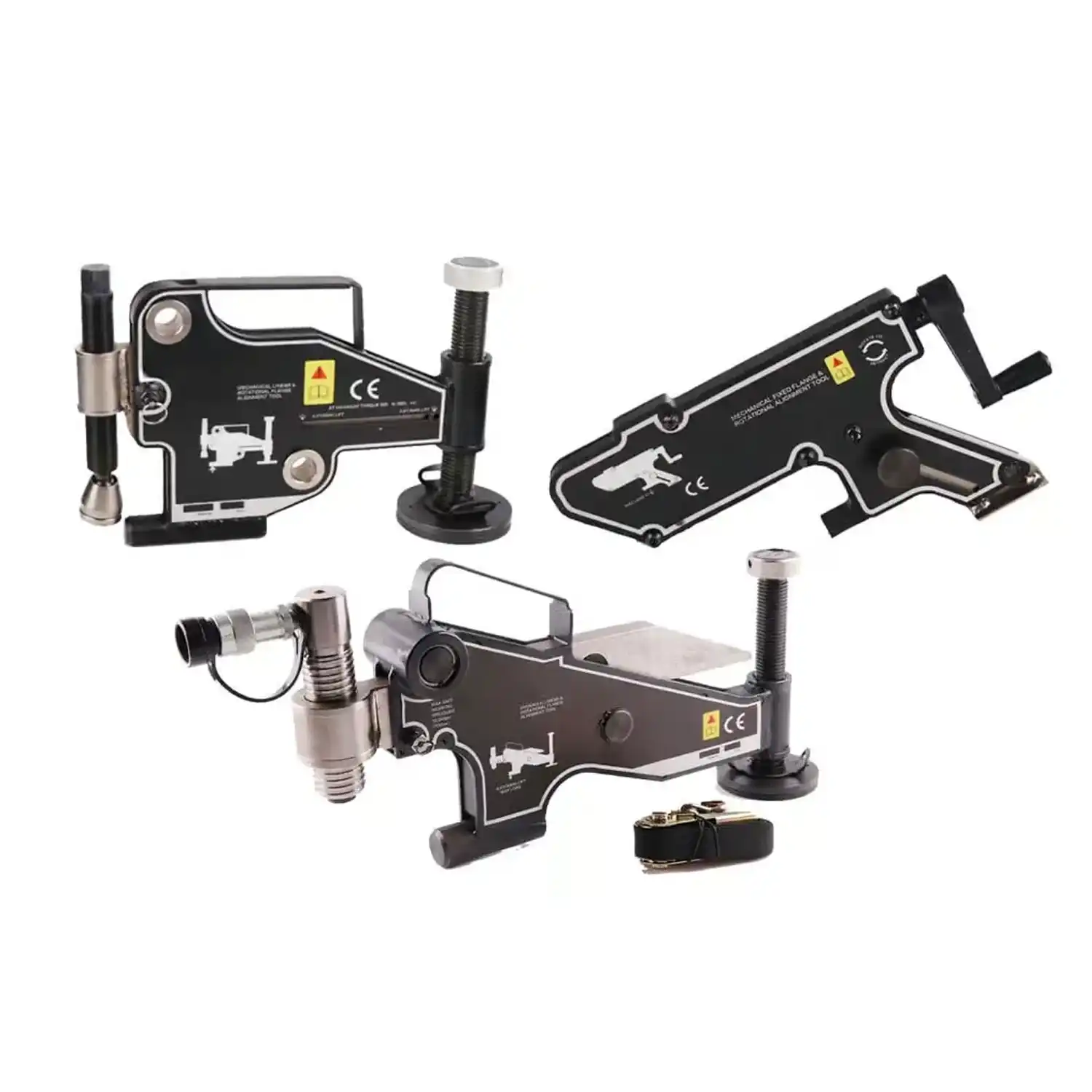

产品系列
| Model Number | Type * | Maxi. Hook Force(T) | Max. Aligning Distance(mm) | Max. Operating Pressure(bar) | Flange Dimensions(mm) | Kit Weight(KG) | |||||
| A | B | C | Dmin | E | Fmin | ||||||

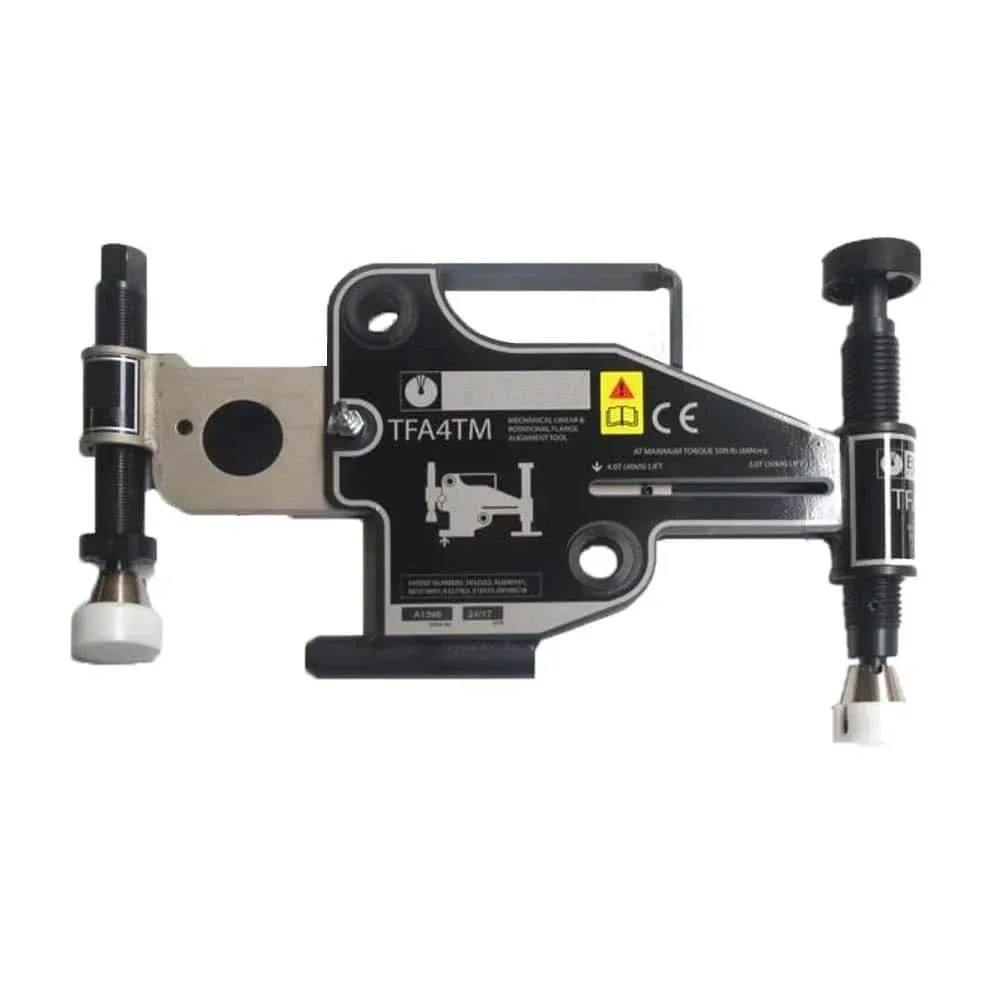

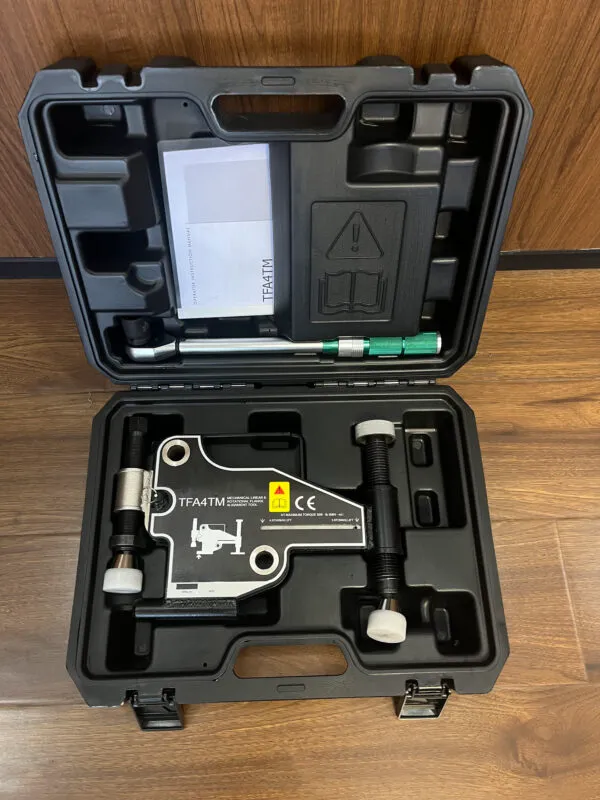

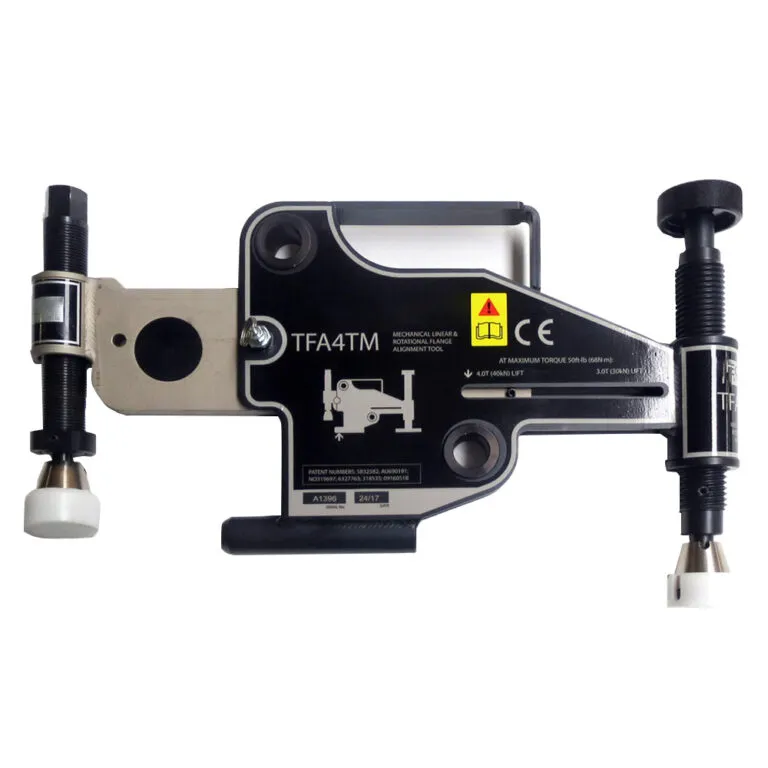

| TFA4TMSTD | M | 4 | 42 | – | 36-135 | 0-55 | 0-231 | 25 | 0-105 | 24 | 14 |

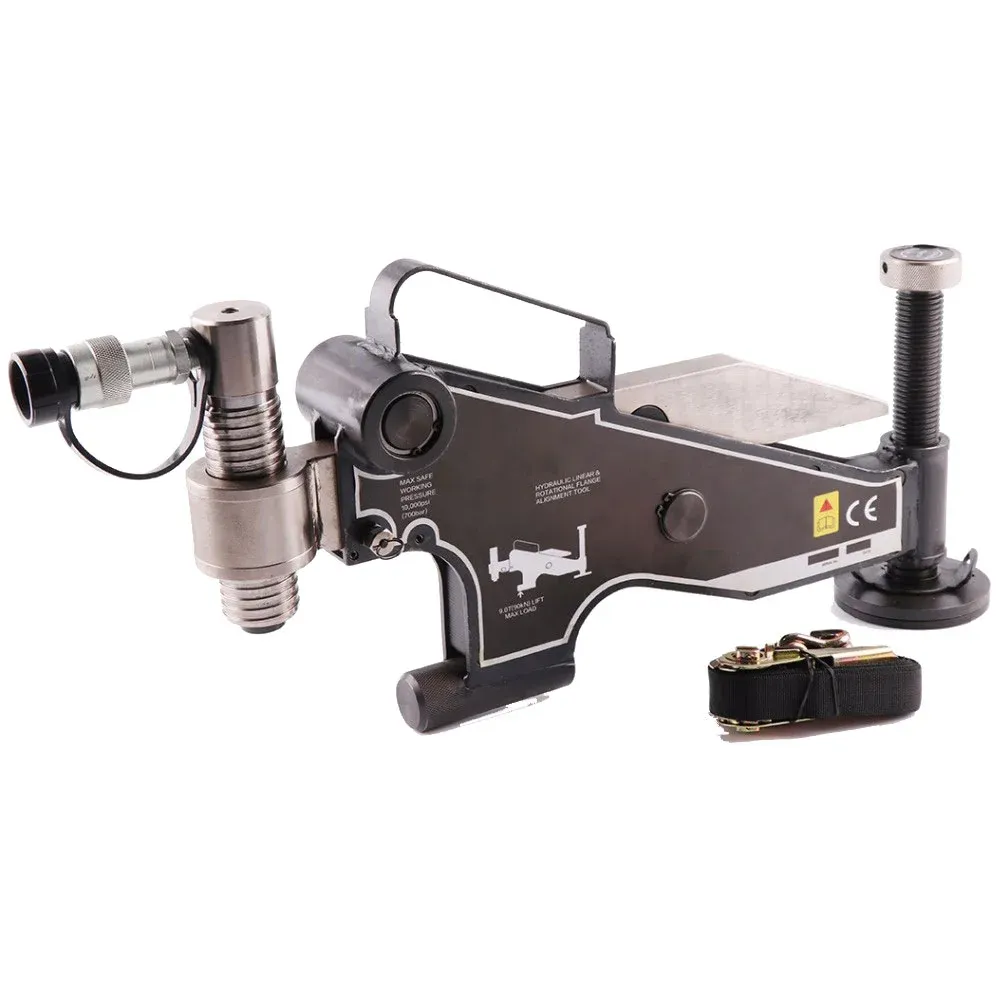

| TFA12TEMIN | H 1) | 24 | 65 | 510 | 129-178 | 110-241 | 0-167 | 45 | 87-125 | 62 | 24 |
| TFA15TEMIN | H 1) | 27 | 65 | 700 | 89-138 | 110-241 | 0-167 | 45 | 87-125 | 62 | 22 |
| TFA12TISTD | H | 24 | 65 | ** | 129-178 | 113-241 | 0-167 | 45 | 87-125 | 62 | 27 |
| TFA15TISTD | H | 27 | 65 | ** | 89-138 | 113-241 | 0-167 | 45 | 87-125 | 62 | 25 |
