产品描述
产品线：液压拉拔器套件
- 多功能拉拔器套件有助于在各种应用中安全、轻松地拆卸
- 液压主轴方便快速拆卸
- 100 kN（11.2 美吨）的高额定载荷
- 强力后拉器具有两种不同的臂长，最大可达 120 毫米（4.7 英寸）
- 根据空间和应用需求，爪式拉拔器可组装为三臂或两臂拉拔器

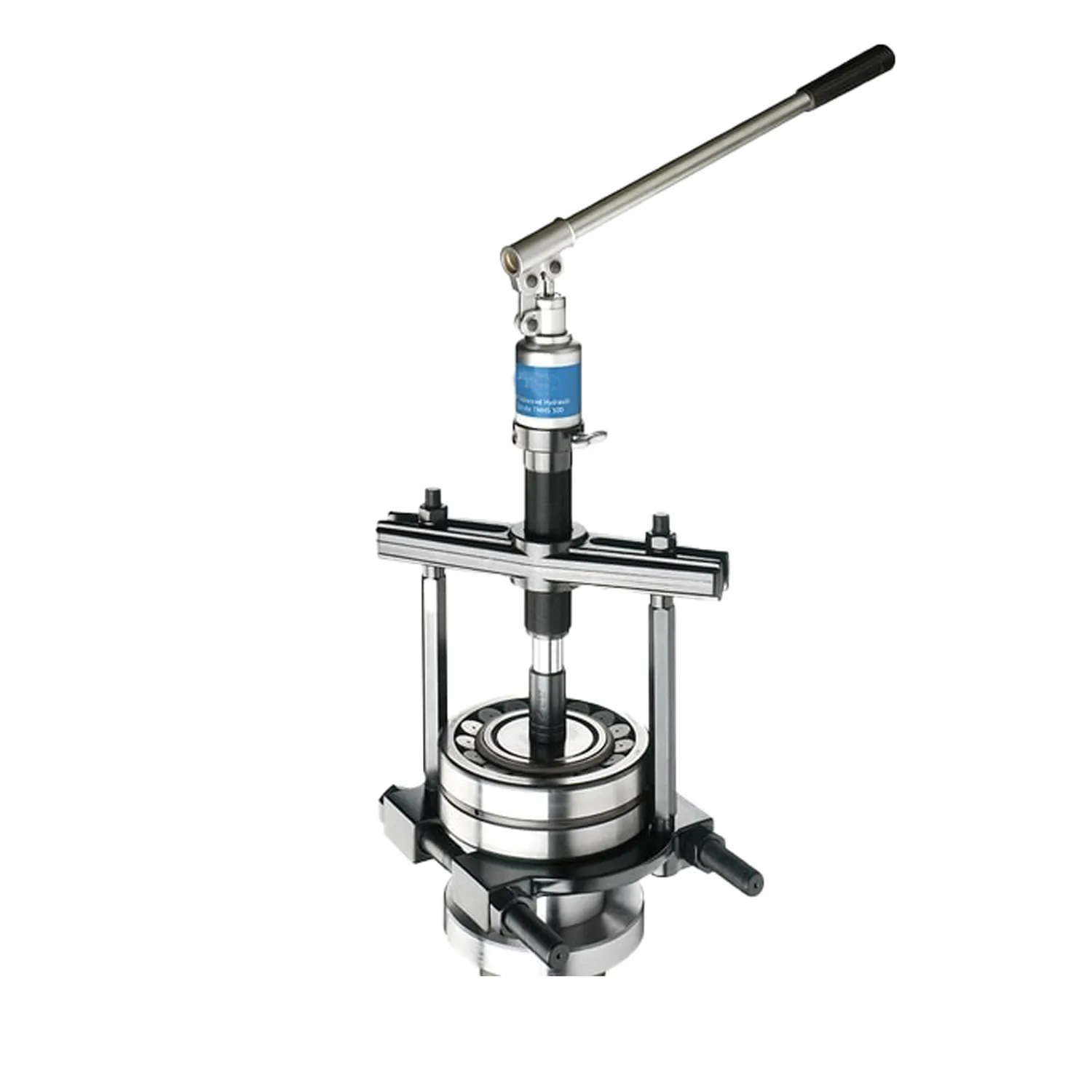

- 轴承内圈后面的强力后拉器牢固地夹紧，减少了拆卸轴承所需的力
- 配有延长杆，可快速适应长达 245 毫米（9.6 英寸）的拉拔长度
- 液压主轴的弹簧加载中心点可轻松实现拉拔器对中，从而最大限度地减少轴损坏的风险
认为安全
制造商的额定载荷和行程是最大安全限制。 良好做法鼓励仅使用这些评级的 80%！

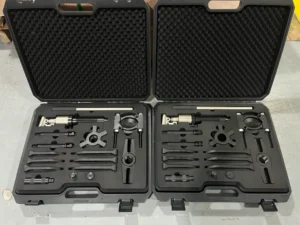

产品样图
产品系列
| 牌号 | TMHC 110E | |
|---|---|---|
| 描述 | 先进的液压拉马套件 | |

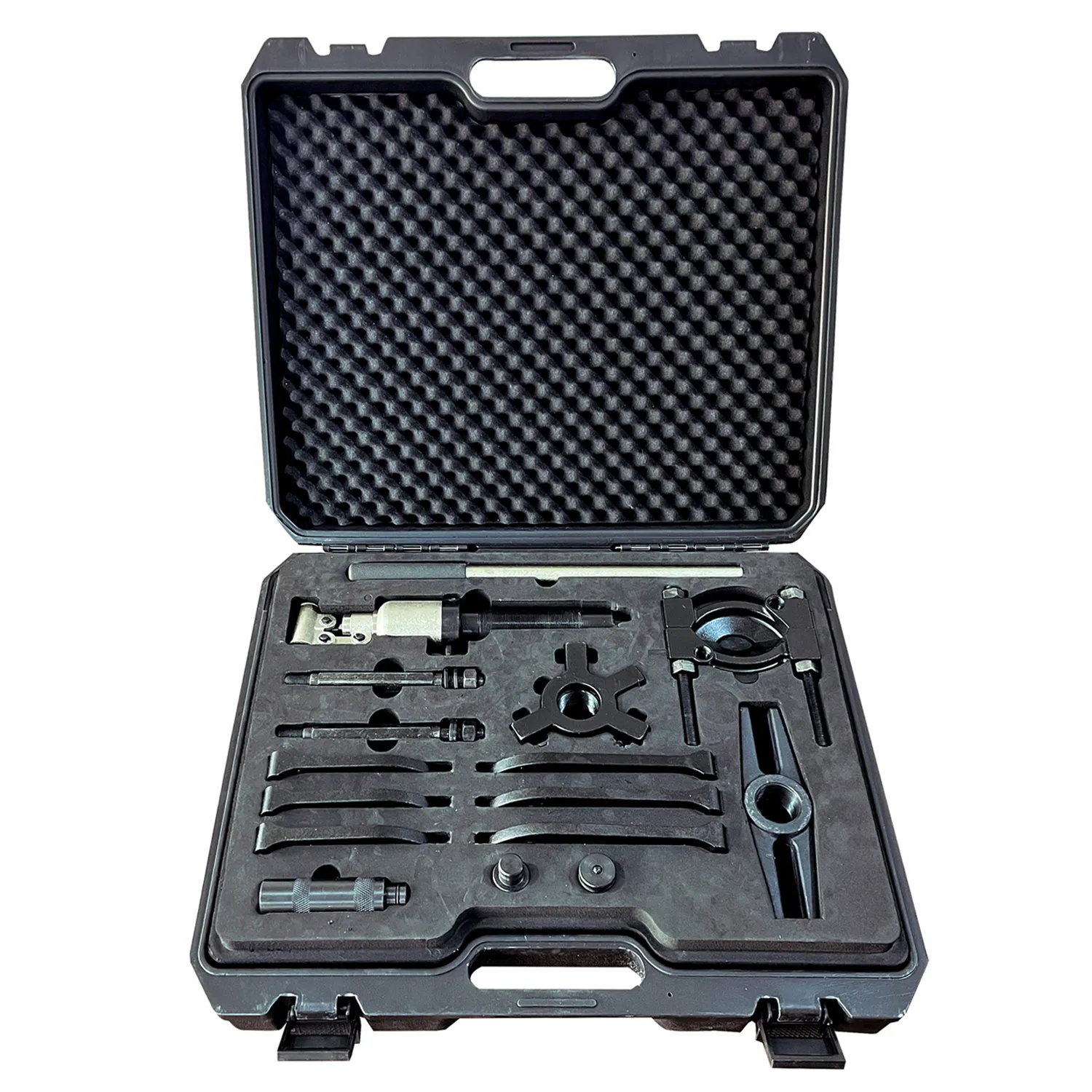

| 一般用途总体评估 | 内容 | 1 x 手臂组装支架 |
| 3 x 手臂，套装 1 (TMHP10E-9) | ||
| 3 x 臂，套装 2 (TMHP10E-10) | ||
| 1 x 分离器套件 | ||
| 1 x 光束 | ||
| 2 x 主杆 | ||
| 2 x 延长杆，125 毫米（4.9 英寸） | ||
| 1 x 液压主轴 TMHS 100 | ||
| 2 x 液压主轴延长件； 50、100 毫米（2.0、3.9 英寸） | ||
| 1 x 物镜转盘，带液压主轴中心点 | ||
| 最大行程 | 80毫米（3.1中） | |
| 名义劳动力 | 100 kN（11.2 美吨力） | |
| 重量 | 13,5公斤（29.8磅） | |
| 液压缸循环寿命 | 至少 5000 个循环，最高 100 kN（11.2 美吨力） | |
| 攻丝液压缸 | 联合国 1½” x 16 tpi | |
| 安全阀设置液压缸 | 105 kN（11.8 美吨力） | |
| 手提箱尺寸 | 580 x 410 x 70毫米（23 x 16 x 2.8中） | |
| 颚式拉拔器 | 有效臂长，臂组 1 (TMHP10E-9) | 65毫米（2.5中） |
| 握把宽度，手臂组 1 | 50-110 毫米（2-4.3 英寸） | |
| 爪高 | 8毫米（0.3中） | |
| 有效臂长，臂组 2 (TMHP10E-10) | 115毫米（4.5中） | |
| 握把宽度，手臂组 2 | 75-170 毫米（2.9-6.7 英寸） | |
| 爪高 | 8毫米（0.3中） | |
| 强力回拉器 | 最大范围 | 250毫米（9.8中） |
| 轴径范围 | 20 – 100 毫米（0.8 – 4 英寸） |
